《2025年中考备考课时练物理中考人教版》

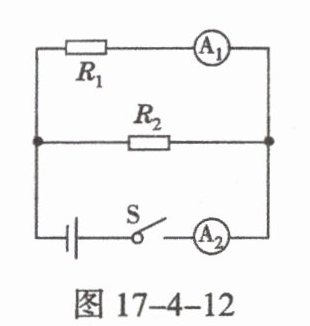

1. 如图17−4−12所示，电源电压恒为6V，定值电阻R = 20Ω。闭合开关S，电流表A的示数为0.9A，则电流表A₁的示数为________A，定值电阻R₁的阻值为________Ω。

答案： 0.3 10

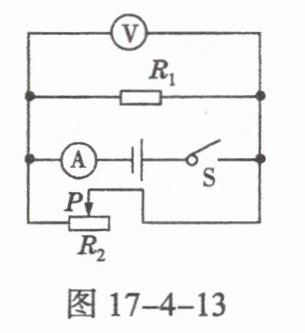

2. 如图17−4−13所示的电路，电源电压保持不变，R₁为定值电阻。闭合开关S，滑动变阻器R₂的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是(　　　)
A. 电压表示数变小，电流表示数不变
B. 电压表示数不变，电流表示数变大
C. 电压表示数变大，电流表示数不变
D. 电压表示数不变，电流表示数变小

答案： D

3. 如图17−4−14所示，电源电压和灯泡L的电阻均保持不变。当开关S闭合后，在滑动变阻器
 的滑片P从中点向下滑动的过程中，下列说法正确的是(　　　)
A. 电压表的示数变大
B. 灯泡L的亮度变暗
C. 电流表A₁的示数不变
D. 电流表A₂的示数变小

答案： D

4. 在如图17−4−15所示的电路中，电源电压为6V，R₁ = 3Ω，R₂ = 6Ω。闭合开关S，下列说法正确的是(　　　)

A. 通过R₁的电流为1A
B. R₁两端的电压为2V
C. 干路中的电流为3A
D. 电路的总电阻为9Ω

答案： C

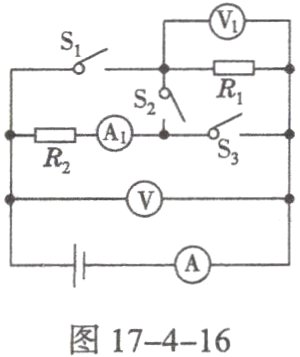

5. 如图17−4−16所示，改变各开关的连接情况时，下列分析正确的是(　　　)

A. 当S₂闭合，S₁、S₃断开时，电压表V与V₁示数相等
B. 当S₂闭合，S₁、S₃断开时，电流表A的示数大于A₁的示数
C. 当S₂断开，S₁、S₃闭合时，电流表A的示数与A₁的示数相等
D. 当S₂断开，S₁、S₃闭合时，电压表V与V₁示数相等

答案： D

6. 如图17−4−17所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中(　　　)

A. 电压表V示数变小，电流表A₁示数变大
B. 电压表V示数不变，电流表A示数变小
C. 电压表V的示数与电流表A₁示数的比值变小
D. 电压表V的示数与电流表A₁示数的比值不变

答案： D
