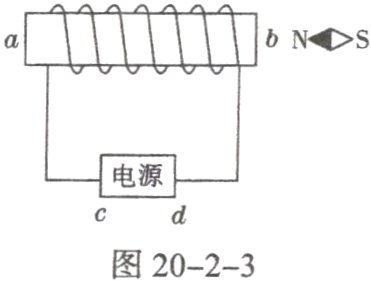

7.如图20−2−3所示，根据小磁针的指向,对电磁铁的N、S极和电源的正、负极判断正确的是(　　　)
　　　　　
　
A.a端是电磁铁的N极,c端是电源正极
B.b端是电磁铁的N极,d端是电源正极
C.a端是电磁铁的N极,c端是电源负极
D.b端是电磁铁的N极,d端是电源负极

答案： C

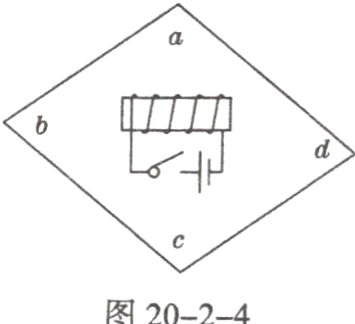

8.小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面,制作指南针。如图20−2−4所示,该指南针的南极(S)应标在泡沫板的(　　　)
　　　　
　
A.a处　　　　　B.b处
　
C.c处　　　　　D.d处

答案： D

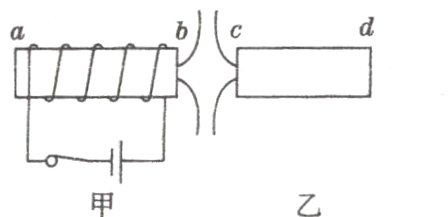

9.电磁铁甲和永磁体乙如图20−2−5所示放置，开关闭合后，b、c端形成的磁感线如图中实
物理(九年级全一册)　　二线所示，由此可知(　　　)
　　　　
　　　　　　　图20−2−5
　
A.a、c两端都是N极
　
B.a、d两端都是N极
　
C.b、c两端都是N极
　
D.b、d两端都是N极

答案： C

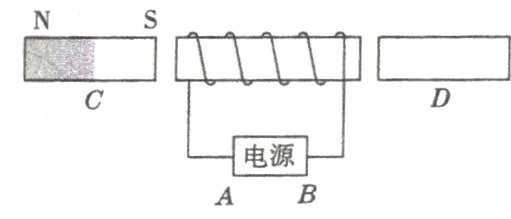

10.如图20−2−6所示，螺线管左侧的C为条
　形磁体,右侧的D为软铁棒，A、B是电源
　的两极。下列判断中正确的是(　　　)
　　　
　　　　　　　图20−2−6
　
A.若A为电源正极,则C、D都被吸引
　
B.若B为电源正极,则C被吸引,D被排斥
　
C.若B为电源正极,则C、D都被排斥
　
D.若A为电源正极,则C被排斥,D被吸引

答案： D

11.开关S闭合后,小磁针静止时的指向如图
　20−2−7所示,由此可知(　　　)
　　　　　
　
A.a端是通电螺线管的N极，c端是电源
　　正极
　
B.b端是通电螺线管的N极，d端是电源
　　负极
　
C.b端是通电螺线管的N极，d端是电源
　　正极
　
D.a端是通电螺线管的N极，c端是电源
　　负极

答案： C
