《2025年中考备考课时练物理中考人教版》

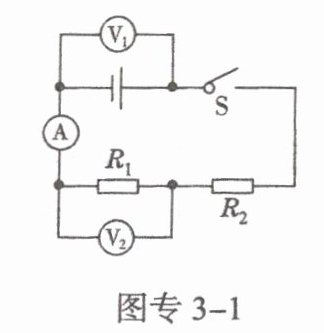

1. 如图专3−1所示的电路中，电源电压保持不变，闭合开关S，电压表V₁的示数为6V，V₂的示数为0V，由此可知，有可能存在R₁____________或R₂____________的电路故障。(均选填“短路”或“断路”)
　　

答案： 短路　断路

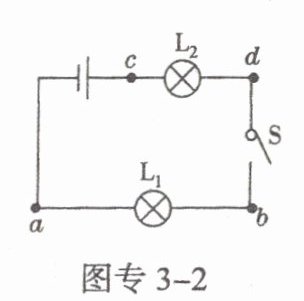

2. 如图专3−2所示的电路，闭合开关，两灯均发光。
　(1) 若在电路中添加一根导线，连接在a、b、c、d四点中的两点。为避免实验中电源短路，导线不能连接____________两点。
　(2) 若过了一会儿，两灯都熄灭了。已知电路中只有一处故障，且发生在L₁或L₂处。
① 经过思考，小华认为故障____________(选填“一定”“可能”或“一定不”)是短路。
② 在电路中添加一只完好的小灯泡L₃，连接在a、b、c、d四点中的两点。当小灯泡L₃连接的是____________两点时，闭合开关S，观察到小灯泡L₃始终不发光，就能判断故障一定发生在L₁上。

答案：
(1)a、c
(2)①一定不
②b、c或c、d

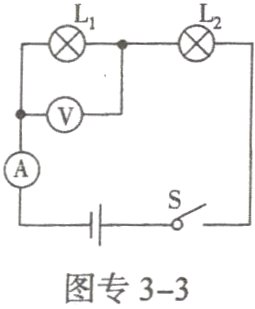

3. 如图专3−3所示电路中，电源电压保持不变，闭合开关S。电路正常工作，一段时间后，发现两个电表示数都变大。则出现这种故障的原因可能是(　　　)

A. L₁断路　　　
　B. L₁短路
C. L₂断路　　　
　D. L₂短路

答案： D

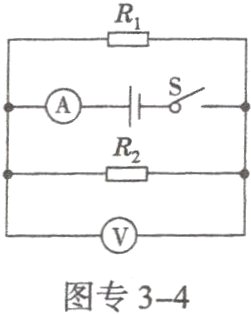

4. 如图专3−4所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。一段时间后电流表的示数变小，电压表的示数不变，发生了电路故障，则(　　　)
　　　　　　　　　　　
A. R₁一定断路　
　B. R₂一定断路
C. R₁可能短路　
　D. R₁可能断路

答案： D

5. 如图专3−5所示电路中，电源电压保持不变，若电路中的电阻R出现断路故障。当闭合开关S时，下列判断正确的是(　　　)

A. 电压表示数不为零，电流表A₁示数为零
B. 电压表示数不为零，电流表A₂示数为零
C. 电压表示数为零，电流表A₁示数不为零
D. 电压表示数为零，电流表A₂示数不为零

答案： A

6. 小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图专3−6所示。如果此时将开关闭合，则(　　　)
　　　　　　　　　　　
A. 两表都可能被烧坏
B. 两表都不会被烧坏
C. 电流表不会被烧坏
D. 电压表不会被烧坏，电流表可能被烧坏

答案： D

7. 如图专3−7所示，小明在探究串联电路电流规律实验中，闭合开关后两灯均不亮，他用一个电流表检测电路故障，当电流表接在A、B两点时两灯均不亮；当电流表接在B、C两点时，有一盏灯亮了，且电流表有示数，产生这一现象的原因可能是(　　　)

A. L₁断路　　　
　B. L₁短路
C. L₂断路　　　
　D. L₂短路

答案： C
