《2025年中考备考课时练物理中考人教版》

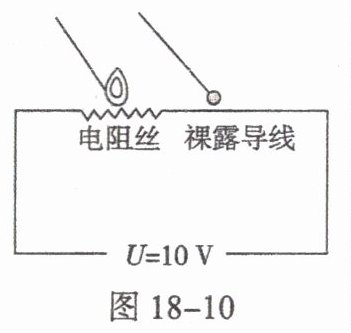

15.老师在上课时做了这样一个演示实验,如图18−10所示,将一根镍铬合金材料制成的电阻丝与一段裸露的金属铜导线串联，接在输出电压为10V 的电源两端，构成一根简单的电路。将两根火柴放置在电阻丝和裸导线上方，接通电路，同学们观察到通电的电阻丝使火柴点燃了,造成这种现象的原因是:______________________________从能量转化分析，是电能转化为________(选填“机械能”“内能”或“化学能”)。

答案： 通过电阻丝和铜导线的电流以及通电时间相等，电阻丝的电阻远大于导线的电阻，由Q = I²Rt知，电流通过电阻丝产生的热量多，温度高 内能

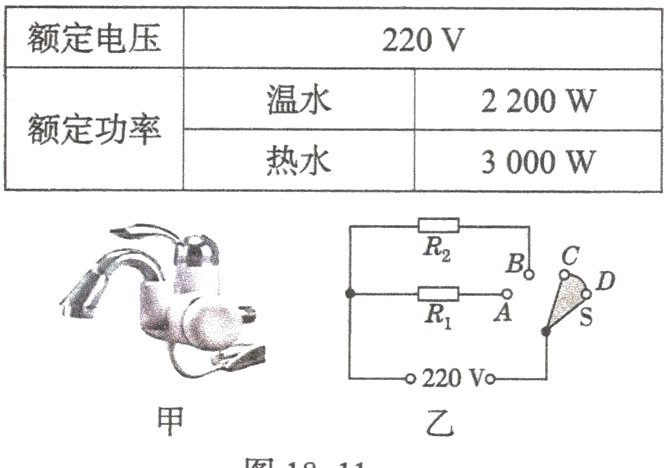

16.图18−11甲是某款“即热式”电热水龙头，图乙是它的原理电路,R₁、R₂为电热丝(不考虑温度对电热丝的影响),A、B、C、D是四个触点。旋转手柄带动开关S接通对应电路，实现冷水、温水、热水之间切换,有关参数如下表。当水龙头放热水时，正常工作60s,消耗的电能是________J;当开关置于B、C之间时,水龙头工作电路处于________(选填“热水”或“温水”)挡。
　　　　　 图18−11

答案： 1.8×10⁶ 温水

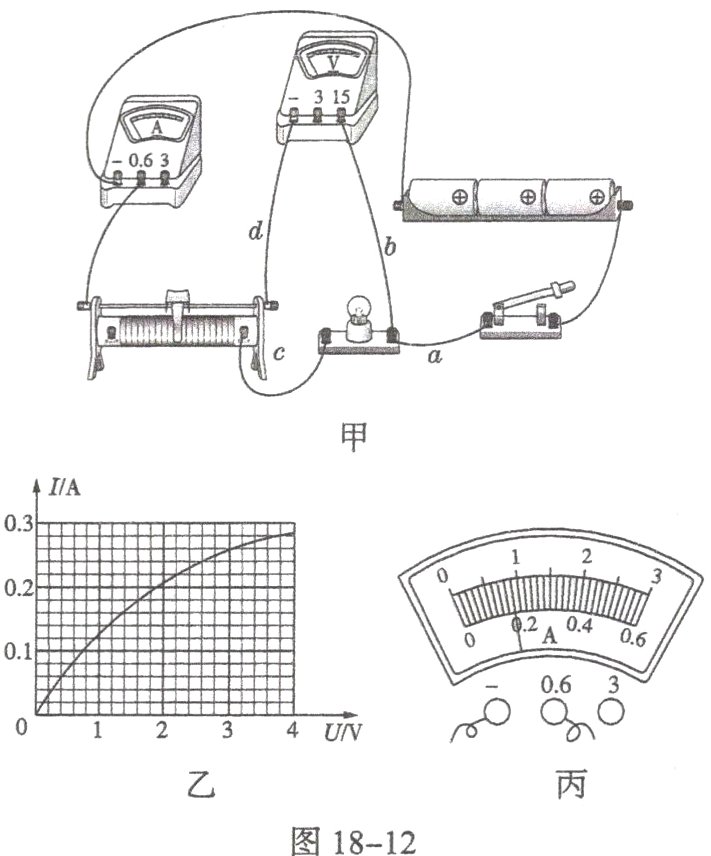

17.(6分)在测量额定电压为3.8V的小灯泡电功率实验中，小明同学连接了如图
18−12甲所示的电路(电源电压4.5V保持不变，电路元件完好，接线柱接线牢固)。
　(1)在未检查电路连接是否正确的情况下，闭合开关,调节滑动变阻器的滑片，电压表的示数将________，电流表的示数将________(两空均选填“变化”或“不变”)。
　(2)检查电路发现一处错误，指出连接错误的导线是________(选填“a”“b”“c”或“d")。
　(3)排除故障后，继续实验,分别记下了多组对应的电压表和电流表的示数,并绘制了如图乙所示的I - U图像。某次实验时电流表示数如图丙所示，电流表的示数为________A;当小灯泡正常发光时，它的额定功率是________W.
　(4)实验室中实际提供的电压表内阻并非无穷大，而是有明显的电流通过,实验中灯泡两端电压达到3.8V时,额定功率的真实值______(选填“大于”“等于”或“小于”)测量值。

答案：
(1)不变 变化
(2)d
(3)0.18 1.064
(4)小于
