《2025年中考备考课时练物理中考人教版》

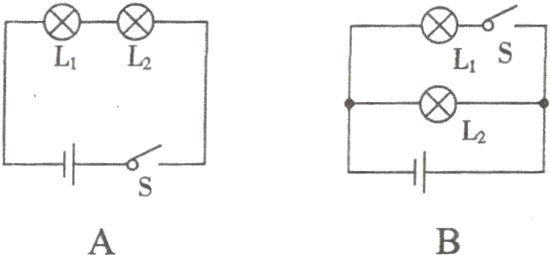

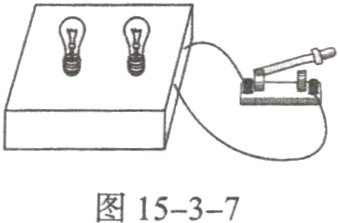

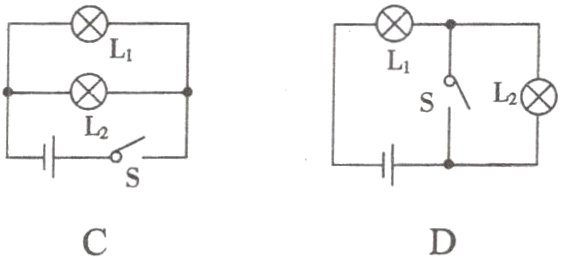

13.有一个看不见内部情况的小盒(如图15−3−7所示)，盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都熄灭；拧下其中任一灯泡，另一灯仍旧亮。下列符合要求的电路图是(　　　)

答案： C

14.小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭；冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式，下列说法正确的是(　　　)
A.一定是串联
B.一定是并联
C.有时是串联，有时是并联
D.不能判断是串联还是并联

答案： B

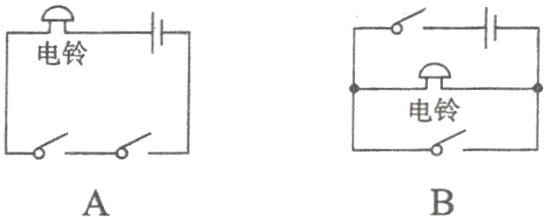

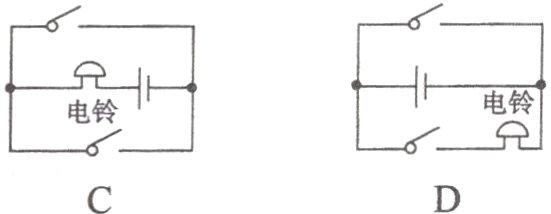

15.新型公交车后门左、右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车。下列符合要求的电路是(　　　)

答案： C

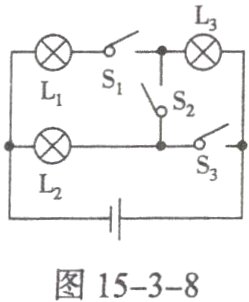

16.关于如图15−3−8所示电路的判断，正确的是(　　　)

A.只闭合开关S₁时，灯泡L₁、L₂并联
B.只闭合开关S₂时，灯泡L₂、L₃并联
C.只闭合开关S₂、S₃时，灯泡L₂、L₃串联
D.闭合所有开关时，灯泡L₁、L₂并联，L₃短路

答案： D

17.如图15−3−9所示的电路中，要使R₁、R₂串联，应闭合的开关是________；要使R₁、R₂并联，应闭合的开关是________；该电路中干电池供电时将________能转化为电能。

答案： S、S1、S2 化学
