《2025年中考备考课时练物理中考人教版》

1. 如图16−4−1所示的实验仪器是变阻器，它的工作原理是通过改变____________来改变电阻。
实验中，闭合开关前要将滑片滑到__________位置。

答案： 接入电路的电阻丝长度，阻值最大

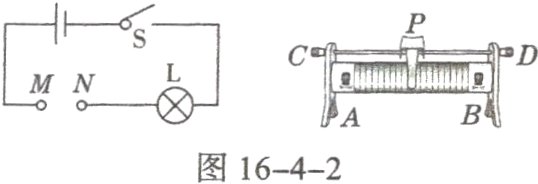

2. 如图16−4−2所示，M、N是两个接头，滑片P向右移动(以下空均选填“变亮”“变暗”或“不变”)

(1)当把C接M，A接N，开关S闭合时，灯L的亮度将________。
(2)当把D接M，B接N，开关S闭合时，灯L的亮度将________。
(3)当把A接M，B接N，开关S闭合时，灯L的亮度将________。

答案：
(1) 变暗
(2) 变亮
(3) 不变

3. 一个滑动变阻器铭牌上标有“50Ω　1.5A”的字样，它的意义是(　　　)
A. 电阻的最小值是50Ω，允许通过的最大电流是1.5A
B. 电阻的最小值是50Ω，允许通过的最小电流是1.5A
C. 电阻的最大值是50Ω，允许通过的最小电流是1.5A
D. 电阻的最大值是50Ω，允许通过的最大电流是1.5A

答案： D

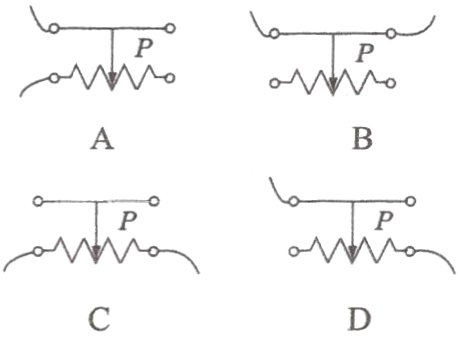

4. 下列选项为滑动变阻器的结构和连入电路的示意图。当滑片P向右滑动时，连入电路的电阻变大的是(　　　)

答案： A

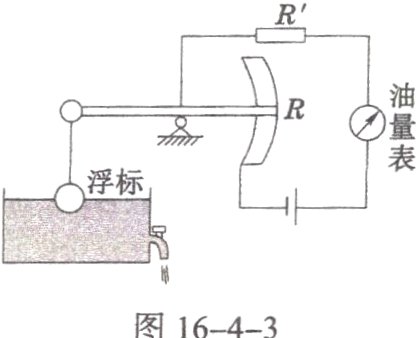

5. 如图16−4−3所示是汽车油量表工作示意图，图中油量表实质是电流表，R'的作用是__________。当油量减少时，R连入电路中的电阻__________，电流__________。(后两空选填“增大”或“减小”)

答案： 保护电路，增大，减小

6. 如图16−4−4所示为旋转式变阻器的结构图，黑色部分为电阻线，a、b、c为三个接线柱，d为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变暗，则应连接接线柱________(选填“a、b”“b、c”或“a、c”)。

答案： a、b

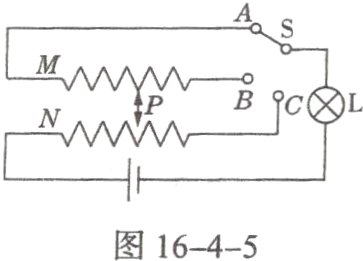

7. 如图16−4−5，AM为导线，BM、CN为两根相同的电阻丝，下列说法正确的是(　　　)

A. S和A接触，P向右移动灯泡变暗
B. S和B接触，P向右移动灯泡变亮
C. S和C接触，P向左移动灯泡变亮
D. S和C接触，P向右移动灯泡变暗

答案： A
