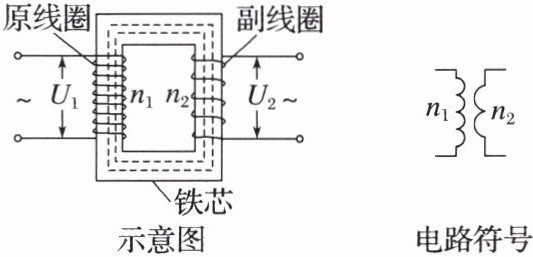

1. 变压器的构造：由闭合铁芯和绕在铁芯上的两个线圈组成，如图所示。

(1)闭合铁芯由涂有绝缘漆的硅钢片叠合而成。
(2)线圈由绝缘导线绕制而成。
原线圈(初级线圈)：与交流电源连接的线圈，其匝数用$n_{1}$表示；
副线圈(次级线圈)：与负载连接的线圈，其匝数用$n_{2}$表示。

答案： 1. 闭合铁芯 交流电源 负载

2. 变压器的原理
互感现象是变压器工作的基础。电流通过原线圈时在铁芯中激发磁场，由于电流的大小、方向在不断变化，铁芯中的磁场也在不断变化。变化的磁场在副线圈中产生感应电动势，所以尽管两个线圈之间没有导线相连(彼此绝缘)，副线圈也能够输出电流。
说明：变压器不改变交变电流的周期和频率。

答案： 2. 互感 磁场 磁场 感应电动势 输出电流

3. 变压器中的能量转化
原线圈中电场的能量转变成磁场的能量，通过铁芯使变化的磁场几乎全部穿过了副线圈，在副线圈中产生了感应电流，磁场的能量转化成了电场的能量。

答案： 3. 磁场 电场

4. 理想变压器：没有能量损失的变压器叫作理想变压器，它是一个理想化模型。
(1)原、副线圈中的电流产生的磁场完全束缚在闭合铁芯内，即无“漏磁”。
(2)原、副线圈不计电阻，电流通过时不产生焦耳热，即无“铜损”。
(3)闭合铁芯中的涡流为零，即无“铁损”。

答案： 4. 能量损失

【例 1】（多选）关于理想变压器的工作原理，以下说法正确的是（AC）
A.原、副线圈缠绕在一个闭合铁芯上，是为了减少磁场能的损失，有效地传送电能
B.铁芯不用整块金属做成，是为了防止原、副线圈短路，造成危险
C.变压器不改变交变电流的频率
D.当原线圈接入恒定电流时，副线圈也有电压输出

答案： 例1 AC [原、副线圈缠绕在一个闭合铁芯上，是为了减少磁场能的损失，有效地传送电能，故A正确；铁芯不用整块金属做成是为了防止涡流产生较多的热量从而烧坏变压器，故B错误；变压器原、副线圈交变电流的频率相同，故C正确；当原线圈接入恒定电流时，副线圈无电压输出，故D错误。]
