《2025年步步高精准讲练物理选择性必修第二册》

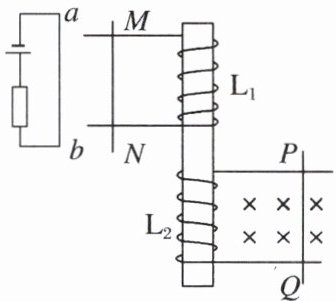

【例 4】如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒 PQ、MN，MN 的左边有一如图所示的闭合电路，当 PQ 在一外力的作用下运动时，MN 向右运动，则 PQ 所做的运动可能是（导体切割磁感线速度越大，感应电流越大）

根据安培定则可知，MN处于$ab$产生的垂直向里的磁场中，MN在安培力作用下向右运动，说明MN受到的安培力向右，由左手定则可知电流由M指向N，$L_1$中感应电流的磁场向上，由楞次定律可知，$L_2$线圈中产生感应电流的磁场应该是向上减小，或向下增加，再由右手定则可知PQ可能是向右减速运动或向左加速运动，故A正确，B、C、D错误。
A.向左加速运动
B.向右加速运动
C.向左减速运动
D.向右匀速运动

答案： 例4 A [根据安培定则可知，MN处于$ab$产生的垂直向里的磁场中，MN在安培力作用下向右运动，说明MN受到的安培力向右，由左手定则可知电流由M指向N，$L_1$中感应电流的磁场向上，由楞次定律可知，$L_2$线圈中产生感应电流的磁场应该是向上减小，或向下增加，再由右手定则可知PQ可能是向右减速运动或向左加速运动，故A正确，B、C、D错误。]

一、电磁感应定律
我们可以通过实验探究电磁感应现象中感应电流大小的决定因素和遵循的物理规律。

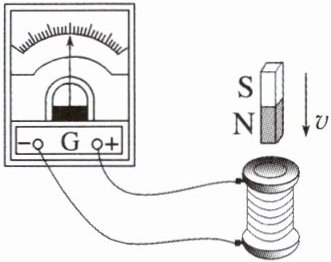

如图所示，将条形磁体从同一高度插入线圈的实验中。

（1）快速插入和缓慢插入，磁通量的变化量 $ \Delta\varPhi $ 相同吗？指针偏转角度相同吗？
（2）分别用同种规格的一根磁体和并列的两根磁体以相同速度快速插入，磁通量的变化量 $ \Delta\varPhi $ 相同吗？指针偏转角度相同吗？
（3）如果在条形磁体插入线圈的过程中，将线圈与电流表断开，线圈两端的电动势是否随着电流一起消失？
（4）在线圈匝数一定的情况下，感应电动势的大小取决于什么？
（1）ΔΦ相同，指针偏转角度不同；（2）ΔΦ不同，指针偏转角度不同；（3）电动势不会消失；（4）磁通量的变化率

答案： （1）ΔΦ相同，指针偏转角度不同；（2）ΔΦ不同，指针偏转角度不同；（3）电动势不会消失；（4）磁通量的变化率
