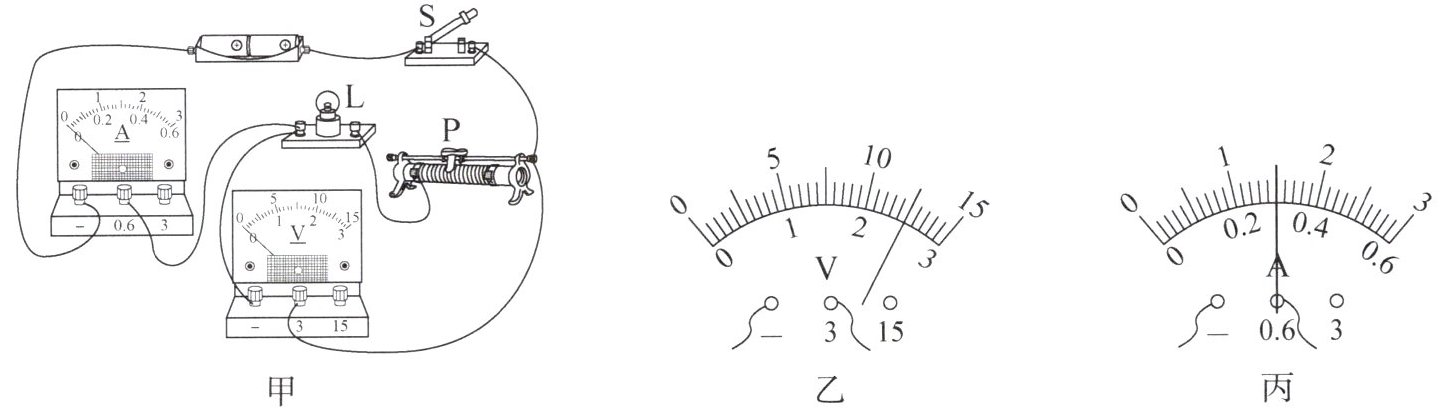

7. 小华在实验室测量额定电压为$2.5V$的小灯泡的电阻。
(1)小华连接的实物电路如图甲所示,电路的连接有一处错误,请你在错接的导线上画×,然后用笔画线表示导线,画出正确的接线,注意导线不要交叉。

在电压表正接线柱与滑动变阻器右端相连的导线上画“×”，并用笔画线将电压表正接线柱与灯泡右端接线柱连接。
(2)小华改正错误的电路连接后,进行实验。他闭合开关$S$前,应将滑动变阻器的滑片$P$移动到最______(选填“左”或“右”)端。
左
(3)开关闭合后小灯泡不亮,经过分析,小华猜想了一些可能的原因。请根据他的分析,将表中电压表和电流表的示数情况在空白处补充完整。
|猜想|电压表示数情况|电流表示数情况|
|小灯泡断路|______|示数接近0|
|小灯泡被短路|______|有示数|
3V；0
(4)排除故障后,闭合开关$S$,调节滑动变阻器的滑片$P$到某一位置,观察到电压表和电流表的示数分别如图乙、丙所示,则此时通过小灯泡的电流为______$A$,小灯泡正常发光时的电阻为______$\Omega$(结果保留一位小数)。
0.3；8.3

答案： （1）在电压表正接线柱与滑动变阻器右端相连的导线上画“×”，并用笔画线将电压表正接线柱与灯泡右端接线柱连接。
（2）左
（3）3V；0
（4）0.3；8.3
