《2025年金学典同步作业设计九年级物理全一册人教版》

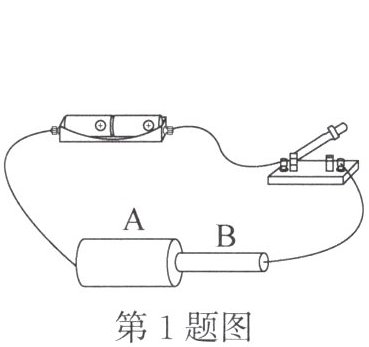

1. A、B是由同种材料制成的长度相同、横截面积不同的两段导体,如图所示,将它们串联后接入电路中,闭合开关后,$I_A$=$I_B$,$U_A$＞$U_B$。(均选填“$＞$”“$＜$”或“$=$”)

答案： $I_A = I_B$，$U_A ＞ U_B$
即：=，＞

2. 我国力争在2030年前实现碳达峰、在2060年前实现碳中和,“环保低碳、节能减排”的新生活理念逐渐深入人心。同学们养成了离开教室随手关灯的习惯,每关一盏灯,电路的总电流将变小,电路总电阻将变大。

答案： 变小；变大

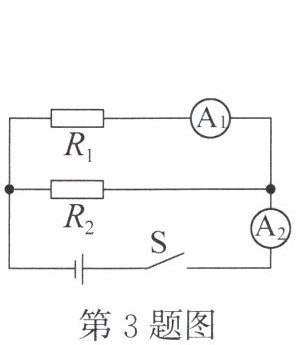

3. 如图所示,电源电压保持不变,一个定值电阻的电阻$R_1为15 \Omega$,闭合开关S,电流表$A_1的示数为0.8 A$,电流表$A_2的示数为1.2 A$,则电阻$R_2$为30$\Omega$。

答案： $30 \Omega$

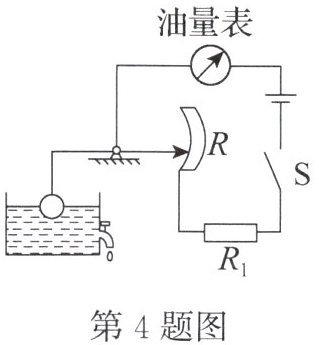

4. 汽车的油量显示电路如图所示,油量表实际上是一个电流表,当加油时,油量表的示数将变大。

答案： 电流；变大

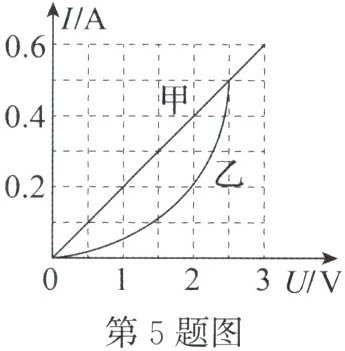

5. 两个导体甲和乙的$I-U$图像如图所示,若将甲、乙串联接入电路,电路的总电压为$3 V$,则乙的电阻是10$\Omega$；若将甲、乙并联接入电路,总电流为$0.6 A$,则电源电压为2$V$。

答案： 10；2

6. 甲、乙两个定值电阻的铭牌上分别标有“$10 \Omega$ $2 A$”和“$20 \Omega$ $0.5 A$”。现把它们串联起来,为保证定值电阻工作安全,电路两端允许加的最大电压为15$V$。

答案： 15

7. 如图所示的电路中,一个定值电阻的电阻$R_0为12 \Omega$。闭合开关$S_1$,将单刀双掷开关$S_2掷于a$端,电压表示数为$2.5 V$；将$S_2切换到b$端,电压表示数为$1.5 V$,则另一个定值电阻的电阻$R_x$为20$\Omega$。

答案： 20

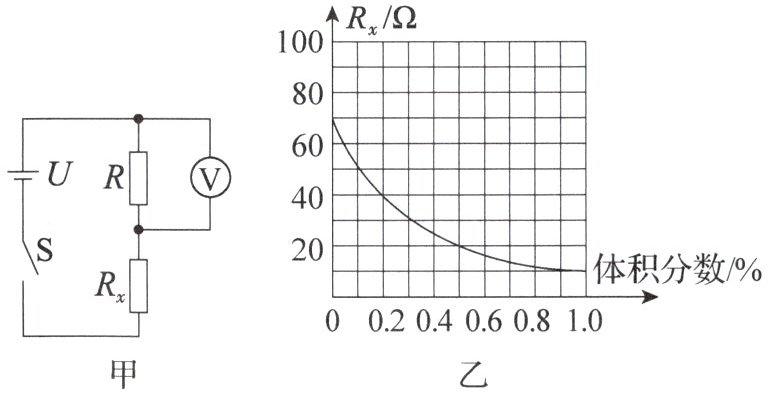

8. 小华设计的天然气体积分数测试仪电路如图甲所示,电源电压$U恒为4 V$,定值电阻的电阻为$R$,电压表的测量范围为$0 \sim 3 V$,将电压表作为天然气体积分数的显示装置。气敏电阻的电阻$R_x$与天然气体积分数的关系如图乙所示。要求将电压表示数为$1.5 V处标为体积分数0.5\%$,则定值电阻的电阻$R$应为12$\Omega$。

答案： 12
