《2025年金学典同步作业设计九年级物理全一册人教版》

2. 每个小彩灯要求的工作电压都为 $ 3 \, V $,要把若干小彩灯接在 $ 36 \, V $ 的电路中且让其都能够按要求工作,则要串联12个小彩灯。

答案： 12

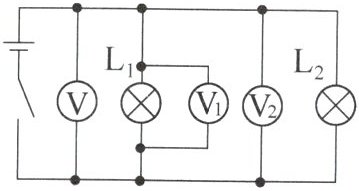

3. 如图所示的电路中,闭合开关后,若电压表 $ V_1 $ 的示数为 $ 2.6 \, V $,则电压表 $ V_2 $ 的示数为2.6 $ V $,电压表 $ V $ 的示数为2.6 $ V $。

答案： 2.6；2.6

4. 探究并联电路中电流、电压规律的电路如图所示,闭合开关 $ S $ 后,下列说法正确的是(D)。

A.通过 $ L_1 $ 的电流一定大于通过 $ L_2 $ 的电流
B.通过 $ L_1 $ 的电流一定等于通过 $ L_2 $ 的电流
C.$ L_1 $ 两端电压一定大于 $ L_2 $ 两端电压
D.$ L_1 $ 两端电压一定等于 $ L_2 $ 两端电压

答案： D

5. 如图所示,小阳在做探究串联电路电压规律的实验时,先闭合开关 $ S $,又用电压表分别测出 $ A $ 与 $ B $、$ B $ 与 $ C $、$ A $ 与 $ C $ 两端的电压,分别为 $ U_{AB} = 2.5 \, V $、$ U_{BC} = 1.5 \, V $、$ U_{AC} = 4 \, V $,然后在表格中记录数据,接下来的实验步骤是(D)。

A.整理器材,结束实验
B.分析数据,得出结论
C.换用电压表的另一测量范围,再测出一组电压值
D.换用不同规格的小灯泡和电源电压,再测出几组电压值

答案： D

6. 一辆玩具警车的简化电路如图所示。下列说法正确的是(D)。

A.小灯泡 $ L $ 与电动机 $ M $ 是串联的
B.当 $ S_1 $、$ S_2 $ 闭合时,通过小灯泡 $ L $ 的电流和通过电动机 $ M $ 的电流一定相等
C.小灯泡 $ L $ 与电动机 $ M $ 在工作时是互相影响的
D.当 $ S_1 $、$ S_2 $ 闭合时,小灯泡 $ L $ 和电动机 $ M $ 两端的电压一定相等

答案： D
