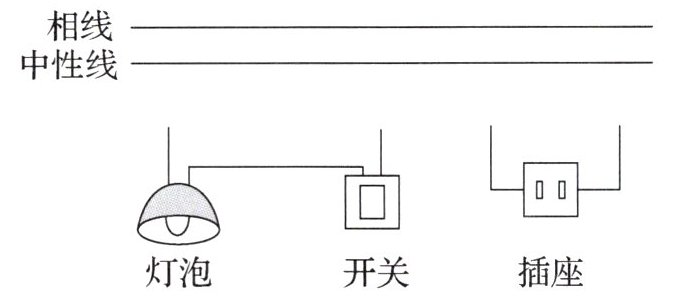

9. 将如图所示的电路连接完整。

答案： 在家庭电路中，为了安全用电，开关应接在相线（火线）与用电器之间，插座的左孔接中性线（零线），右孔接相线（火线）。
连接后的电路如下：
相线（从左到右依次连接）：相线→开关→灯泡；
中性线（从左到右依次连接）：中性线→灯泡；
插座连接：左孔接中性线，右孔接相线。

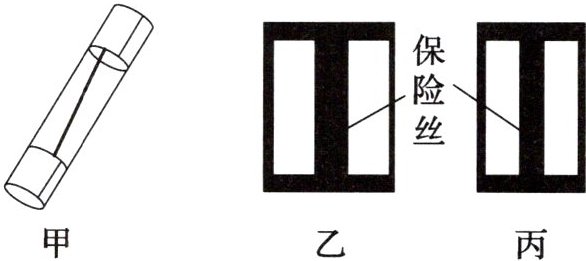

10. 为了防止电流过大将用电器核心部件烧毁,很多用电器都装有保险管,如图甲所示。两个保险管的截面分别如图乙、丙所示,已知两管内保险丝的材料、长度均相同,粗细不同。
(1)保险管应该接在中性线上还是接在相线上？
(2)试比较两保险管内保险丝的电阻大小并用所学知识说明理由。

答案：
(1) 保险管应该接在相线上。
(2) 乙图中保险丝较粗，丙图中保险丝较细，两管内保险丝材料、长度均相同，根据电阻公式$R = \rho\frac{l}{S}$（$\rho$为电阻率，$l$为长度，$S$为横截面积），丙图中保险丝横截面积小，电阻大。所以丙图保险丝电阻大。
