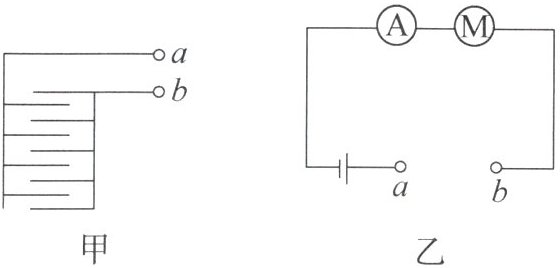

10. 有些汽车前挡风玻璃上的刮水器的刮动速度会随着雨量的大小相应地发生变化,雨停后,刮水器自动停止工作。小强查阅相关资料后,自制了如图甲所示的雨水检测金属网(以下简称检测网),并设计了如图乙所示的模拟电路进行探究。
(1) 小强按照设计的电路图连接电路。检测网未放入水中时,电流表无示数,将检测网放入水中后,电流表有示数,表明水是导体(选填“导体”或“绝缘体”)。
(2) 小强通过观察电路中电流表示数的变化来判断电动机转速的变化,从而反映刮水器刮水速度的变化。
(3) 将检测网竖立并缓慢浸入水中进行实验,分析数据可知,检测网浸入水中的部分越多,电流表的示数越大,这说明$a$、$b$间接入电路的电阻变小(选填“变大”或“变小”)。根据温度一定时,影响电阻大小的因素有导体的材料、长度和横截面积可知,$a$、$b$间接入电路的电阻变化是由导体的横截面积变化引起的。
(4) 小强设计的电路中,当无雨水时,电动机不会转动,无法实现挡风玻璃的清洗。若要解决此问题,则可以在该电路中加装一个开关,开关与检测网的连接方式为并联。

答案：
(1) 导体
(2) 电流表示数
(3) 变小；材料；横截面积
(4) 并联
