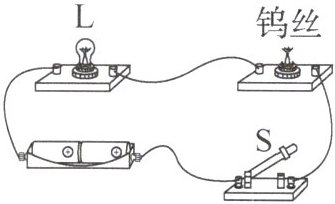

3. 如图所示,将一个白炽灯去除玻璃罩,钨丝暴露在空气中。闭合开关$S$,小灯泡$L$发光,钨丝不发光；向钨丝吹气时,小灯泡$L$变亮；用酒精灯给钨丝加热,小灯泡$L$逐渐变暗直至熄灭。由实验可知(B)。

A.钨丝的电阻随温度的升高而减小
B.向钨丝吹气时,钨丝电阻变小
C.给钨丝加热时,电路中的电流变大
D.小灯泡$L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L$的电流

答案： B

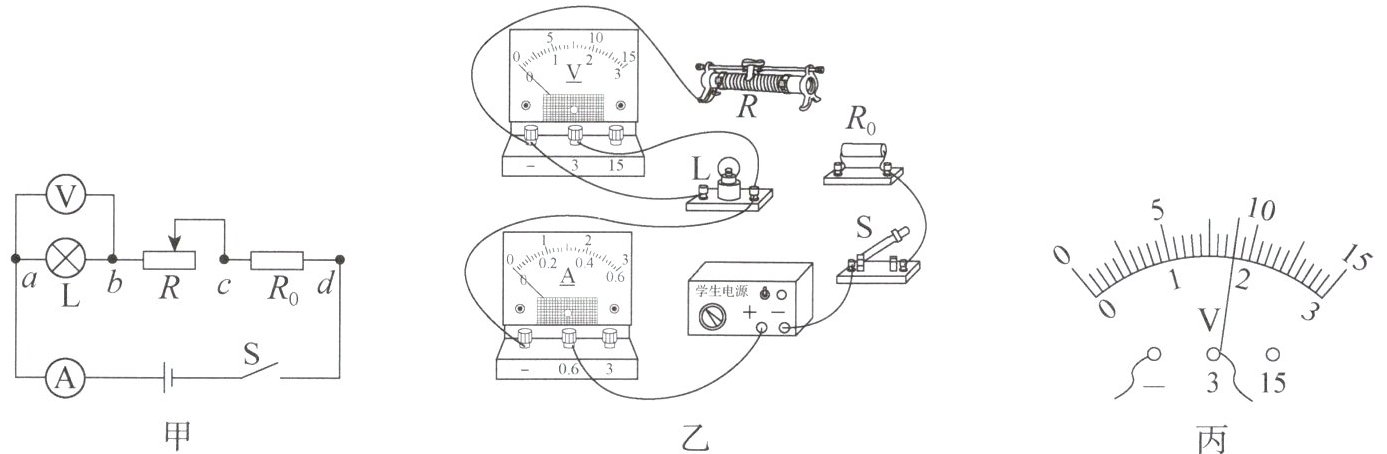

4. 在探究串联电路电压规律的实验中,小明设计了图甲所示的电路。其中定值电阻的电阻为$R_{0}$,滑动变阻器的电阻为$R$,$L$为小灯泡。

(1)根据电路图用笔画线表示导线,将图乙所示的实物图补充完整,导线不要交叉。
根据图甲电路图，将图乙实物图连接如下：电源正极 → 开关S → 滑动变阻器R（滑片右端接电源，左端接R₀） → 定值电阻R₀ → 电流表A → 电源负极。电压表并联在L两端（a与b）、L与R之间（b与c）等，按题目要求连接，确保导线不交叉。
(2)连接好电路后,闭合开关,移动滑动变阻器的滑片至某一位置,记录电流表的示数；选择合适的测量范围,用电压表分别测出$a与b$、$b与c$、$c与d$、$a与c$、$b与d$、$a与d$之间的电压。将这些数据记入表格。改变滑动变阻器滑片的位置,在保证电路安全的情况下再做几次实验。读取表中数据①时电压表的示数如图丙所示,示数为______$V$。
|序号|电流/$A$|$U_{ab}/V$|$U_{bc}/V$|$U_{cd}/V$|$U_{ac}/V$|$U_{bd}/V$|$U_{ad}/V$|
|1|0.20|1.0|2.5|1.0|3.5|3.5|4.5|
|2|0.24|①|1.5|1.2|②|2.7|4.5|
|3|0.30|2.5|0.5|③|3.0|2.0|4.5|
|...|...|...|...|...|...|...|...|
1.2
(3)根据第1组的实验数据可初步得出结论：串联电路中,电源两端的电压等于各用电器两端的电压之和。再做几次实验的目的是______。
避免实验结论的偶然性，使结论具有普遍性
(4)根据表中的实验数据,写出一条你还能发现的规律：______。
串联电路中，各用电器两端的电压之和等于电源电压（如U_ad = U_ab + U_bc + U_cd）

答案：

(1)

(2) 图丙电压表量程为0~15V，分度值0.5V，指针指在1.2V位置（第2组U_ab），故示数为1.2V。
(3) 做几次实验的目的是：避免实验结论的偶然性，使结论具有普遍性。
(4) 根据表中数据发现的规律：
串联电路中，各用电器两端的电压之和等于电源电压（如U_ad = U_ab + U_bc + U_cd）。
或：当电路中电流增大时，滑动变阻器两端电压减小（如第1组U_bc=2.5V，第3组U_bc=0.5V，电流从0.20A增至0.30A）。
