2. 如图所示,若要使小灯泡和电铃组成并联电路,则需闭合开关S₁、S₃；若同时闭合开关$S_2、$$S_3,$断开开关$S_1,$则小灯泡不工作,电铃工作(后两空均选填“工作”或“不工作”)。

答案： S₁、S₃；不工作；工作

3. 物理课上,小明连接了如图所示的电路,下列说法正确的是(C)。

A.闭合$S_1、$$S_2$后,两灯泡串联
B.闭合$S_1、$$S_2$后,电路将发生短路
C.若$S_1$断开,则灯泡$L_1、$$L_2$均不亮
D.闭合$S_1、$$S_2$后,若灯泡$L_1$的灯丝烧断,则$L_2$也不亮

答案： C

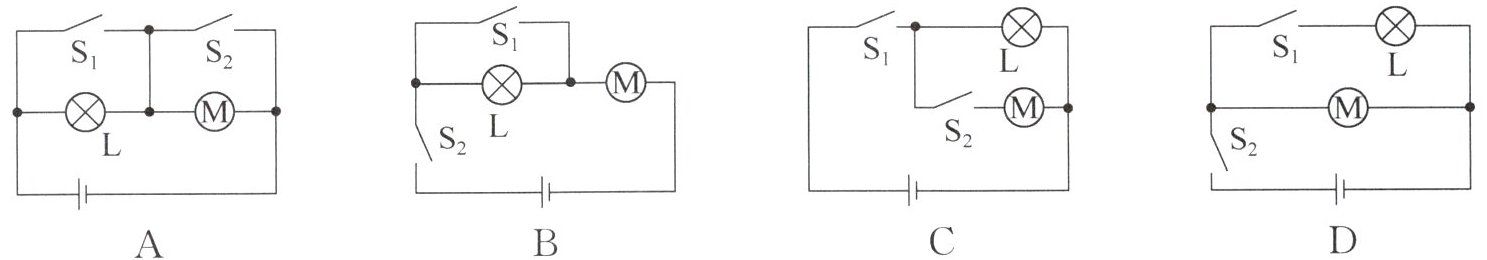

4. 有一种智能锁,需要通过“密码＋人脸”两次成功识别才能开锁。密码识别成功时仅$S_1$闭合,灯L发光,照亮人脸进行识别,但不开锁；人脸识别成功后$S_2$才会闭合,电动机M工作,开锁成功。如图所示的电路图中设计符合要求的是(C)。

答案： C

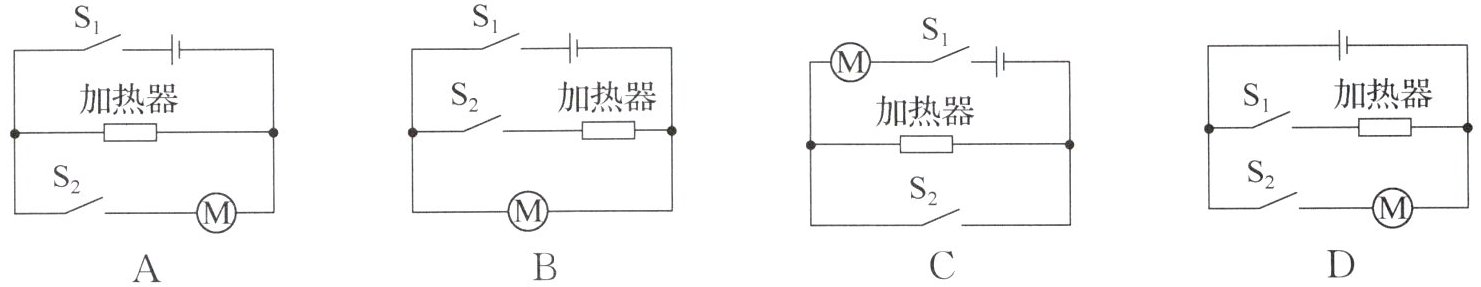

5. 某兴趣小组设计的带有烘干功能的滚筒洗衣机电路如图所示。下列四种电路中,能满足洗衣和烘干功能独立进行的是(D)。

答案： A（原图缺失，以文字描述为准） 对应正确图示应修改为D（根据选项描述D为正确设计）
（根据选项描述修正答案为D）

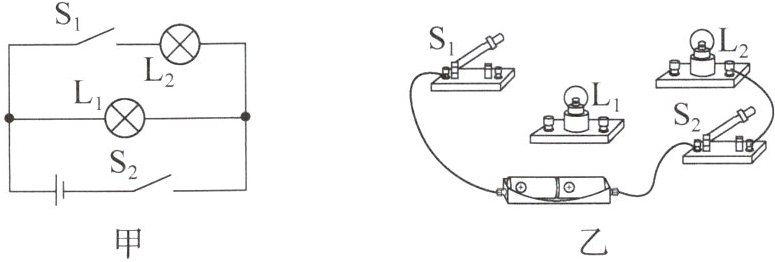

6. 根据图甲所示的电路图,用笔画线表示导线,把图乙中的实物连接起来,连线不要交叉。

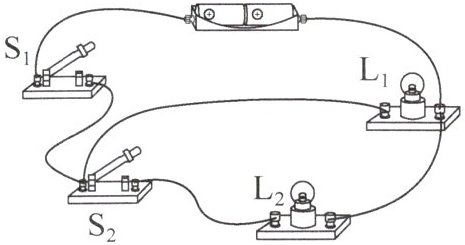

答案： 根据图甲所示的电路图，图乙的实物连接如下：
1. 用导线将电池组正极与开关$S_1$的一端相连。
2. 从开关$S_1$的另一端引出导线连接到灯泡$L_1$的一端。
3. 从灯泡$L_1$的另一端引出导线连接到灯泡$L_2$的一端（因为$L_1$与$L_2$并联，此时从$L_1$另一端引出的导线实际连接到$L_2$所在并联支路的前端）。
4. 从灯泡$L_2$的另一端引出导线连接回电池组的负极（这是并联电路中一条支路的连接）。
5. 从步骤2中开关$S_1$与$L_1$相连的节点处引出导线连接到开关$S_2$的一端。
6. 从开关$S_2$的另一端引出导线连接到灯泡$L_2$与电池组负极相连的那一端（即并联电路的公共端）。
这样就完成了图甲电路图的实物连接，其中开关$S_1$控制干路，开关$S_2$控制灯泡$L_2$所在的支路。 （由于无法直接画图，用文字描述连接方式，实际连接时按照上述步骤操作即可）。
