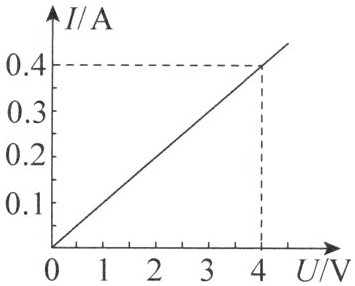

3. 某导体中通过的电流$I跟它两端的电压U$的关系如图所示,该导体的电阻为(D)。

A.$40\Omega$
B.$30\Omega$
C.$20\Omega$
D.$10\Omega$

答案： D

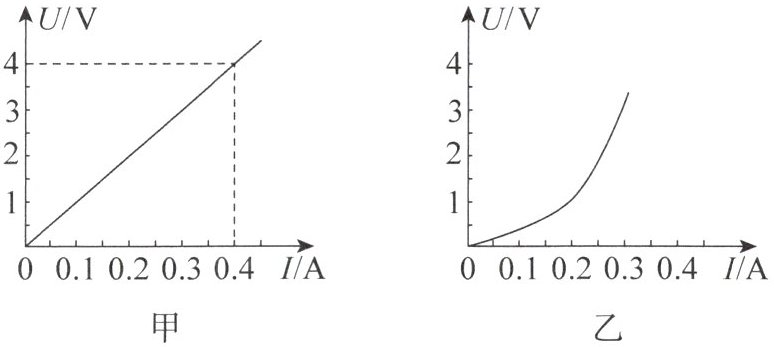

4. 在用电流表和电压表测量电阻的实验中,有两位同学分别选用定值电阻和小灯泡为测量对象,在处理实验数据时,画出定值电阻和小灯泡的$U-I$图像分别如图甲、乙所示。下列说法错误的是(D)。

A.由甲图可知,定值电阻的电阻为$10\Omega$
B.由甲图可知,定值电阻的电阻不随其两端的电压和通过它的电流的改变而改变
C.由乙图可知,小灯泡的电阻是变化的
D.在实验过程中,小灯泡的温度不会随着其两端电压的升高而变化

答案： D

5. (多选)在测量小灯泡正常发光时的电阻实验中,四位同学遇到了一些问题,下列说法正确的是(AB)。
A.小刚连接完电路的最后一根导线,小灯泡就亮了,可能是因为他连接电路时开关是闭合的
B.小强连接完电路闭合开关后小灯泡不亮,可能是因为滑动变阻器的电阻调到了最大
C.小梅要判断小灯泡是否正常发光,应在调节滑动变阻器的滑片的同时观察小灯泡的亮度
D.小丽发现小灯泡在不同电压下测得的电阻均不相同,可能是由测量误差导致的

答案： AB

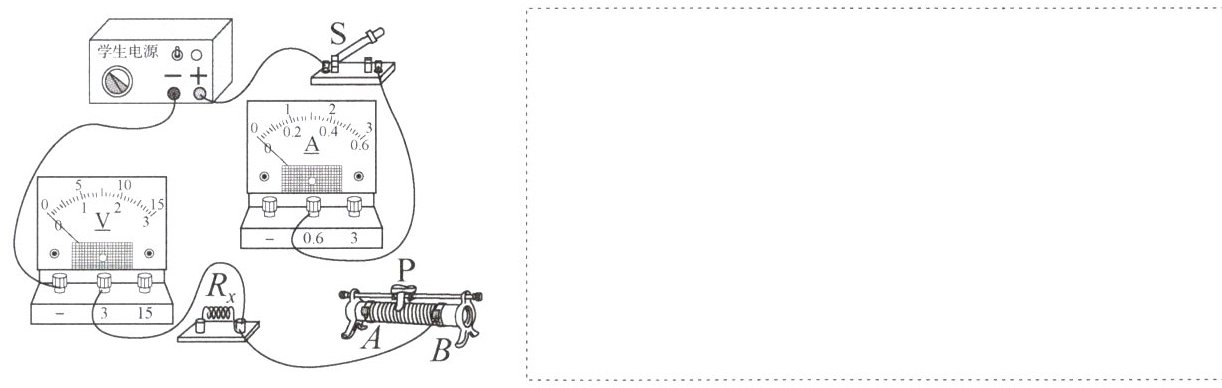

6. 如图所示,小明进行用电流表和电压表测量电阻的实验。

(1)请将实物电路补充完整(导线不能交叉),并在虚线框中画出对应的电路图。
实物连接：将电压表“-”接线柱与定值电阻$R_x$左端接线柱相连，电压表“3”接线柱与定值电阻$R_x$右端接线柱相连；滑动变阻器选择$A$接线柱与定值电阻$R_x$右端接线柱相连。
电路图：先画电源，从电源正极出发，依次画开关、滑动变阻器（一上一下连接）、定值电阻、电流表，回到电源负极，再将电压表并联在定值电阻两端。
(2)电路连接好后,小明准备闭合开关开始实验前,滑动变阻器的滑片应该滑到______(选填“A”或“B”)端。
B
(3)小明闭合开关,调节滑动变阻器的滑片,发现电流表没有示数,但电压表有示数且无变化,则电路原因可能是______。
定值电阻$R_x$断路
(4)小明排除故障后,调节滑动变阻器的滑片,当电压表示数为$2.6V$时,电流表示数为$0.2A$,则该定值电阻的电阻为______$\Omega$。
13

答案：
(1)
实物连接：将电压表“-”接线柱与定值电阻$R_x$左端接线柱相连，电压表“3”接线柱与定值电阻$R_x$右端接线柱相连；滑动变阻器选择$A$接线柱与定值电阻$R_x$右端接线柱相连。
电路图：先画电源，从电源正极出发，依次画开关、滑动变阻器（一上一下连接）、定值电阻、电流表，回到电源负极，再将电压表并联在定值电阻两端。
(2) B
(3) 定值电阻$R_x$断路
(4) 根据$R = \frac{U}{I}$，$U = 2.6V$，$I = 0.2A$，可得$R=\frac{2.6V}{0.2A}=13\Omega$
