《2025年金学典同步作业设计九年级物理全一册人教版》

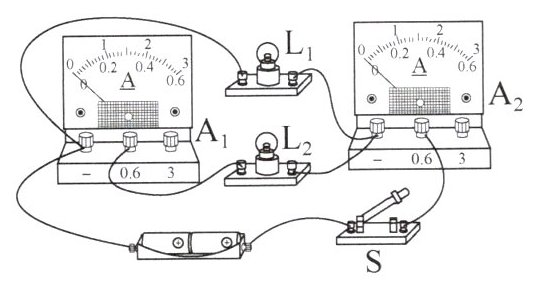

6. 请根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：

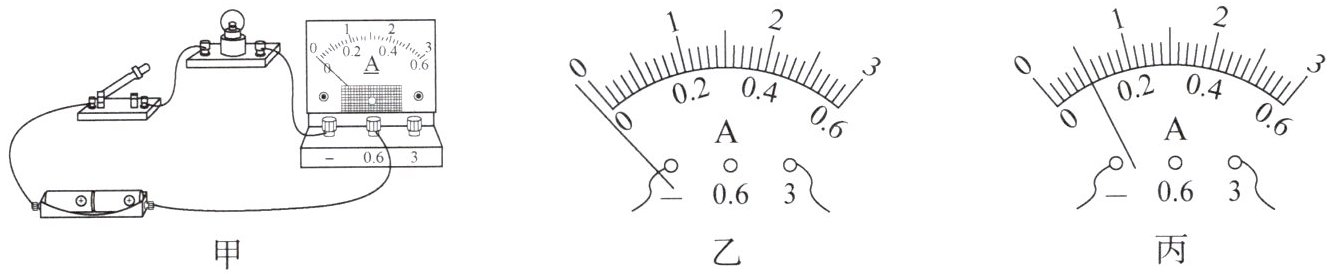

7. 在用电流表测电流的实验中,某同学连接了如图甲所示的电路。
(1)连接电路时,开关应断开,电流表应先试触；闭合开关之前发现电流表的指针偏向零刻度线左边,如图乙所示,接下来应该对电流表进行调零。
(2)闭合开关后,若电流表的示数如图丙所示,则通过该小灯泡的电流为0.14A；为了使测量结果更准确,应该将电流表改接0~0.6A量程。

答案：
(1)断开；对电流表进行调零
(2)0.14；将电流表改接0~0.6A量程

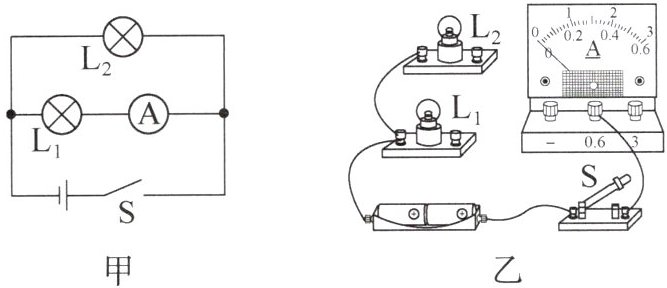

8. 小薇设计了如图所示的电路进行实验。
(1)请用笔画线表示导线,根据电路图将实物电路连接完整,注意导线不要交叉。
由电路图可知，两灯泡并联，电流表测$L_1$支路电流，实物电路图如下：（从电源正极出发，经开关后分两支，一支接$L_2$后回电源负极，另一支接电流表、$L_1$后回电源负极）(2)小薇先将电流表接在小灯泡$ L_1 $所在的支路上,闭合开关后,看到小灯泡$ L_2 $发光,但小灯泡$ L_1 $不发光,电流表的示数为 0,则电路存在的故障可能是小灯泡$ L_1 $断路(选填“短路”或“断路”)。

答案：
(1) 由电路图可知，两灯泡并联，电流表测$L_1$支路电流，实物电路图如下：
（从电源正极出发，经开关后分两支，一支接$L_2$后回电源负极，另一支接电流表、$L_1$后回电源负极）
(2) 断路

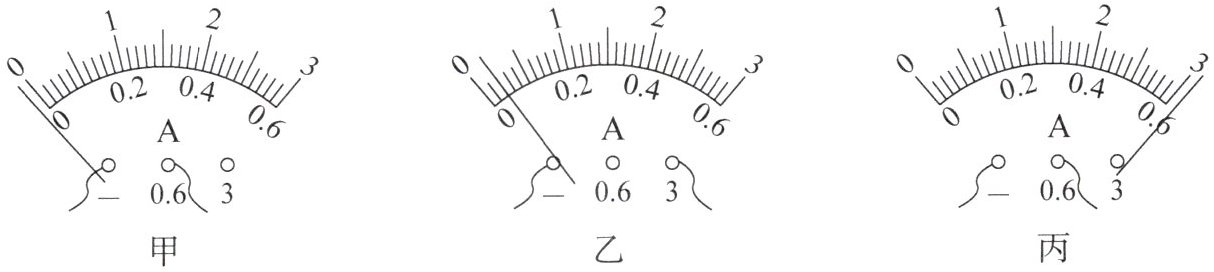

9. 甲、乙、丙三位同学分别在做用电流表测量电流的实验,闭合开关前,他们的电流表指针均指在零刻度线处。当闭合开关试触时,他们发现电流表指针摆动分别出现了如图所示的三种情况。请分析他们在电流表的使用上存在的问题。

(1)甲同学的问题：电流表正负接线柱接反了。
(2)乙同学的问题：电流表所选量程过大。
(3)丙同学的问题：电流表所选量程过小。

答案：
(1)电流表正负接线柱接反了
(2)电流表所选量程过大
(3)电流表所选量程过小
