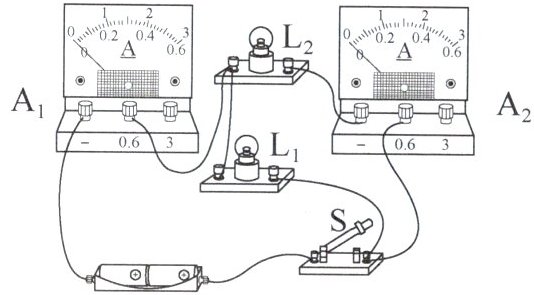

3. 在探究串、并联电路中电流的规律时,实验小组使用如图所示的电路进行实验。闭合开关后,电流表$A_1、$$A_2$的示数分别为0.5 A和0.3 A,则通过小灯泡$L_1$的电流为0.2A,通过小灯泡$L_2$的电流为0.3A。

答案： 0.2；0.3

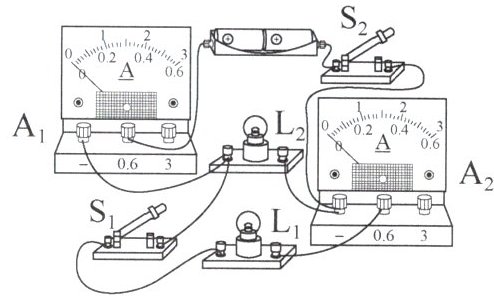

4. 如图所示的电路中,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$均正常发光,两电流表均有示数,则下列说法正确的是(C)。

A.电流表$A_1$只测量通过小灯泡$L_2$的电流
B.小灯泡$L_1$短路时,小灯泡$L_2$正常发光
C.小灯泡$L_2$断路时,两电流表示数相等
D.仅断开$S_1,$电流表$A_2$示数不变

答案： C

5. 连接电路,如图所示,探究串联电路中电流的规律。实验时电流表甲和乙的示数分别为0.18 A和0.16 A,则两个电流表示数不同的原因可能是(AC)。

A.某个电流表未调零
B.小灯泡$L_1$和$L_2$的规格不同
C.导线连接有问题
D.小灯泡$L_1$和$L_2$在电路中的位置不同

答案： AC

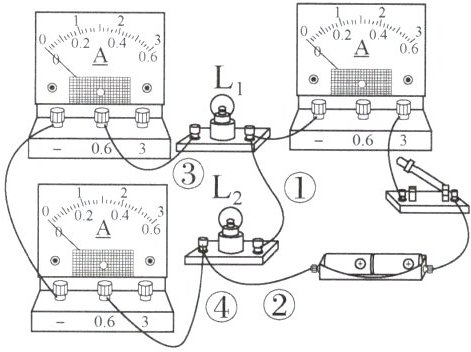

6. 小明用三个电流表和两个小灯泡做实验,检验并联电路干路电流是否等于各支路电流之和,其连接的电路如图所示。这个电路中只有一根导线接错了,接错的这根导线是(C)。

A.导线①
B.导线②
C.导线③
D.导线④

答案： C

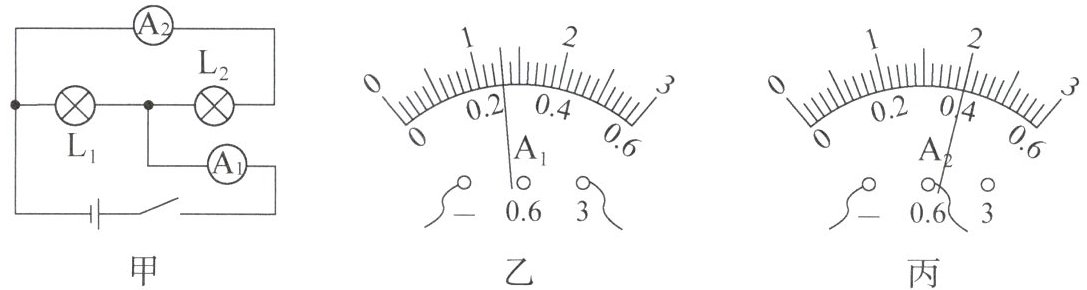

7. 用图甲所示的电路探究并联电路中电流的规律时,电流表$A_1、$$A_2$的示数如图乙、丙所示,则通过小灯泡$L_1、$$L_2$的电流分别是(B)。
A. 1.3 A,0.4 A
B. 0.9 A,0.4 A
C. 0.26 A,0.4 A
D. 0.7 A,2.0 A

答案： B
