《2025年金学典同步作业设计九年级物理全一册人教版》

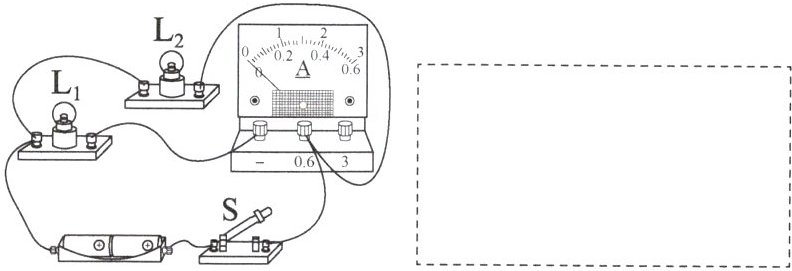

9. 请在虚线框中根据实物图画出对应的电路图。
]

答案： 电流从电源正极流出，经开关S后分为两条支路，一条支路经过L₁，另一条支路经过电流表A和L₂，然后汇合回到电源负极。对应的电路图如下：
```
┌─────┐
│ 电源 │
└─────┘
│
S
│
┌──┴──┐
│ │
L₁ A
│
L₂
│ │
└──────┘
```
（或用文字描述：电源、开关S、灯泡L₁和由电流表A与灯泡L₂组成的支路并联，即L₁与(A和L₂串联的支路)并联 ） 。

10. 很多住宅楼道灯的开关是通过光声自动控制的。当楼道中足够亮时,无论有多大声音,电路均断开,灯不亮；当楼道不够亮时,只要有走路声音,电路就会自动接通,灯亮。由此可见光控开关和声控开关(A)。
A.一定串联
B.一定并联
C.可能串联,也可能并联
D.可能并联

答案： A

11. 在干燥的秋冬季我们经常会遇到静电,下列说法正确的是(A)。
A.自然界中只有两种电荷,即正电荷和负电荷
B.梳头发时,头发随着梳子飘起来是因为头发和梳子带同种电荷
C.摩擦起电实际上就是物体摩擦后创造了新的电荷
D.验电器的工作原理是异种电荷互相吸引

答案： A

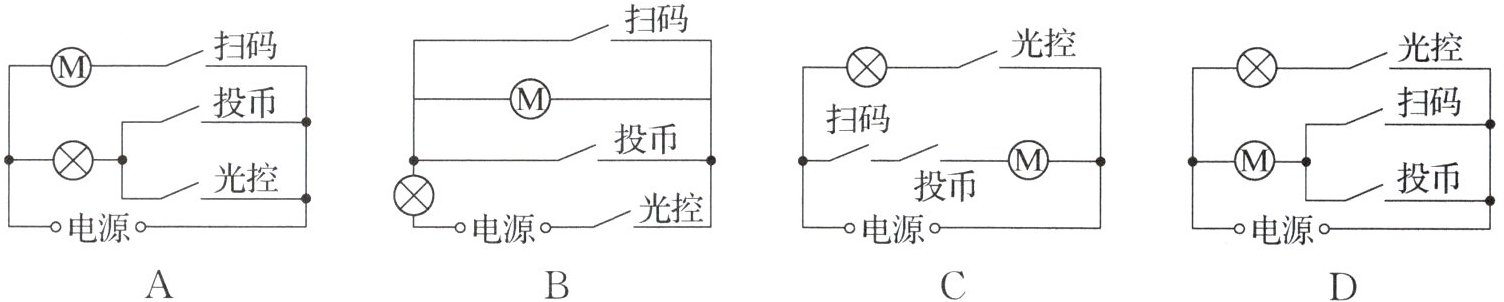

12. 某科创小组自制的冰淇淋自动售货机可以通过扫码或投币完成自动出售服务；当光较暗时,光控开关闭合,还可以提供照明。下列图中电路设计符合该要求的是(D)。

A.
B.
C.
D.

答案： D

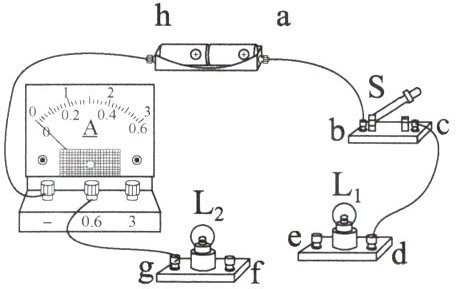

13. 小明连接了如图所示的实验电路,还有部分导线未连接,a、b、c、d、e、f、g、h 表示各元件的接线柱。下列说法正确的是(D)。

A.用导线连接 c、f,再闭合开关 S,两灯均发光
B.分别用导线连接 e、f 和 d、g,再闭合开关 S,两灯并联
C.用导线连接 e、f,再闭合开关 S,两灯并联
D.分别用导线连接 e、g 和 d、f,再闭合开关 S,电流表测量干路的电流

答案： D
