《2025年金学典同步作业设计九年级物理全一册人教版》

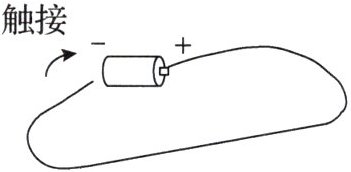

1. 如图所示,连接电路后用导线与电池触接,要想判断此时导线周围是否存在磁场,你有什么办法？

答案： 在导线旁边放置一个小磁针，连接电路后用导线与电池触接，观察小磁针是否发生偏转。若小磁针发生偏转，说明导线周围存在磁场；若小磁针不发生偏转，说明导线周围不存在磁场（实际存在，只是通过该现象判断）。

2. 请你在图中画出条形磁体周围的磁场分布。

答案：

1. 如图所示,将一根直导线沿南北方向水平放置在静止的小磁针正上方,当导线一端与电池触接时,小磁针偏转,表明通电导体周围存在磁场。改变直导线中的电流方向,小磁针偏转方向也随之改变,表明通电导体周围磁场的方向与电流方向有关。

答案： 通电导体周围存在磁场；通电导体周围磁场的方向与电流方向有关
