《2025年金学典同步作业设计九年级物理全一册人教版》

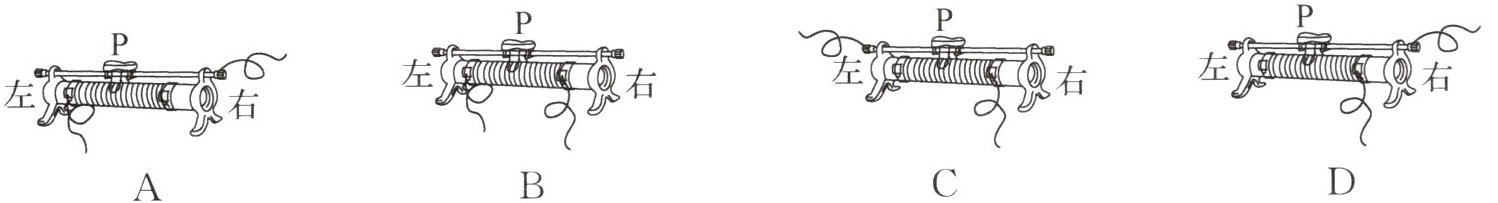

8. 如图所示的滑动变阻器连入电路的4种接法中,当滑片P向右滑动时,滑动变阻器接入电路部分的电阻增大的是(A)。

答案： A

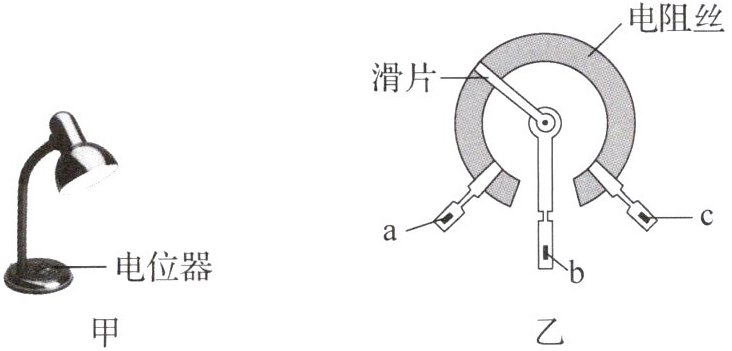

9. (多选)某可调亮度的台灯如图甲所示,其用于调光的电位器结构如图乙所示,a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与滑片相连。转动旋钮,滑片在弧形电阻丝上滑动即可调节小灯泡的亮度,下列分析正确的是(AD)。

A.若只将b、c接入电路,则顺时针转动旋钮时,小灯泡变亮
B.若只将a、b接入电路,则逆时针转动旋钮时,小灯泡变暗
C.若只将a、c接入电路,则顺时针转动旋钮时,小灯泡变亮
D.若将a、b接入电路同一点,c接入电路的另一点,则旋动旋钮也能改变小灯泡的亮度

答案： AD

10. 一位同学设计了一个风力测定仪,如图所示,O是转动轴,OC是金属杆,下面连接着一块受风板。无风时OC是竖直的,风越强,OC杆偏转的角度越大。AB是一段圆弧形电阻器,P点是金属杆与圆弧形电阻器相接触的点。电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知,金属杆OC与弧形电阻器AB组合在一起相当于一个滑动变阻器,观察小灯泡的亮度可以粗略地知道风力的大小。若要提高该装置反映风力大小的精度,则可采取的方法是串联一个电流表。

答案： 滑动变阻器；亮度；串联一个电流表

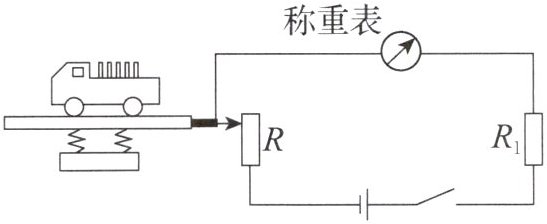

11. 高速公路收费站对过往的货车实施计重收费,某同学结合所学物理知识设计的计重秤原理如图所示(电源两端电压一定)。下列说法正确的是(C)。

答案： C
