《2025年金学典同步作业设计九年级物理全一册人教版》

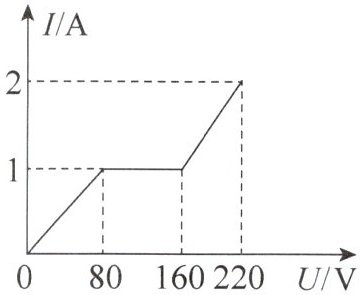

12. 小明同学发现一个废弃的电子元件,想了解它的一些特性,他进行了一系列实验,收集了一些信息。他根据收集的信息,作出通过该元件的电流随其两端电压的变化图像如图所示,当$ U= 40V $时,元件的电阻为80Ω；由图像可知,该元件两端的电压由80V升高到160V的过程中,元件的电阻特点是电阻逐渐变大。

答案： 80；电阻逐渐变大

13. 一个某种类型的定值电阻两端的电压恒为12V,此定值电阻通电后,同时记录定值电阻的温度—时间图像、通过定值电阻的电流—时间图像分别如图甲、乙所示。根据图像可知,当定值电阻的温度为50℃时,通过定值电阻的电流为0.08A。在30s时定值电阻的电阻为150Ω。

答案： 0.08；150
