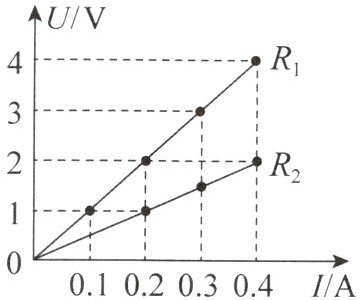

7. 电阻分别为 $ R_1 $、$ R_2 $ 的定值电阻的电压—电流关系如图所示,下列说法正确的是(B)。

A.电阻为 $ R_1 $ 的定值电阻两端电压为 $ 4 \ V $ 时,通过它的电流为 $ 0.3 \ A $
B.电阻分别为 $ R_1 $、$ R_2 $ 的定值电阻串联,当电流为 $ 0.2 \ A $ 时,它们两端的总电压为 $ 3 \ V $
C.把电阻分别为 $ R_1 $、$ R_2 $ 的定值电阻并联后接在 $ 2 \ V $ 的电源上,干路中的电流为 $ 0.3 \ A $
D.$ R_1 : R_2 = 1 : 2 $

答案： B

8. 如图所示的电路,定值电阻的电阻分别为 $ R_1 = 30 \ \Omega $、$ R_2 = 20 \ \Omega $,开关 $ S $ 闭合后,电流表 $ A $ 的示数为 $ 0.4 \ A $。求：
(1)电源电压 $ U $。
(2)通过电阻为 $ R_2 $ 的定值电阻的电流 $ I_2 $。
(3)干路中的电流 $ I $。

答案：
(1)$U = 12\ V$；
(2)$I_2 = 0.6\ A$；
(3)$I = 1\ A$。
