《2025年金学典同步作业设计九年级物理全一册人教版》

2. 一种名为电力监测仪的测量工具如图所示。根据插图中电力监测仪显示屏显示的内容判断,此时测量的是下列物理量中的(D)。


A.电流
B.电阻
C.电能
D.电功率

答案： D

3. 现将分别标有“$ 6\ V\ \ 3\ W $”和“$ 6\ V\ \ 9\ W $”的两个灯泡$ L_1 和 L_2 $串联接入电源电压为 $ 12\ V $的电路中,假设灯泡的电阻不变。下列说法正确的是(C)。
A.两灯泡均能正常发光
B.两灯泡的额定电流相同
C.灯泡$ L_1 $可能被烧毁
D.灯泡$ L_2 $可能被烧毁

答案： C

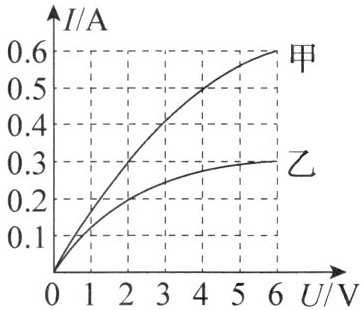

4. (多选)额定电压均为 $ 6\ V $的甲、乙两灯的 $ I - U $图像如图所示,下列说法正确的是(BC)。

A.甲、乙两灯的电阻均随电压的增大而减小
B.甲、乙两灯的额定功率之比为 $ 2 : 1 $
C.甲、乙两灯串联接在电压为 $ 8\ V $的电源两端时,实际功率之比为 $ 1 : 3 $
D.甲、乙两灯并联接在电压为 $ 2\ V $的电源两端时,电阻之比为 $ 3 : 2 $

答案： BC

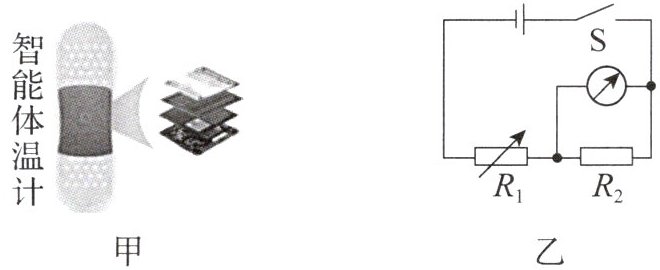

5. 小林受穿戴式智能体温计(如图甲所示)的启发,设计了一个如图乙所示的体温计电路图,用电表示数大小反映温度高低,热敏电阻的电阻$ R_1 $随温度的升高而减小,电阻为$ R_2 $的定值电阻起保护电路的作用。下列分析正确的是(C)。

A.该电路中的电表是电流表
B.温度变化时定值电阻两端的电压不变
C.温度升高时电路中电流变大
D.温度降低时电路的总功率变大

答案： C
