《2025年金学典同步作业设计九年级物理全一册人教版》

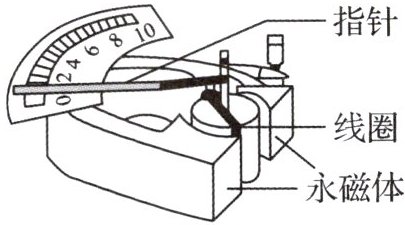

2. 电流表的内部结构示意图如图所示。将电流表接入电路,当有电流通过时,线圈带动指针偏转,其工作原理是通电导线在磁场中受到力的作用,将电能转化为机械能；测量时必须选择正确的接线柱,因为线圈所受力的方向与电流的方向有关。

答案： 磁场；机械；电流

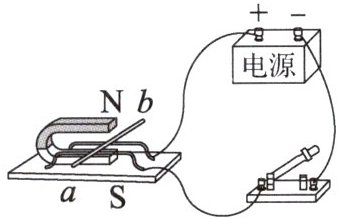

3. 用如图所示的装置探究通电导线在磁场中的受力情况。接通电源,发现导体棒向右运动；把电源正、负极对调后接入电路,发现导体棒向左运动。这个实验事实说明通电导线在磁场中受力的(A)。

A.方向与电流方向有关
B.方向与磁感线方向有关
C.大小与电流大小有关
D.大小与磁场强弱有关

答案： A

4. 某些餐厅使用送餐机器人进行送餐。机器人接到指令后,其内部的电动机会驱动其底部的轮子将美食送到指定的位置。电动机的原理是(A)。
A.通电导体在磁场中受到力的作用
B.电流的磁效应
C.通电导体周围有磁场
D.以上说法都正确

答案： A

5. 在直流电动机中,换向器的作用是(C)。
A.改变磁感线的方向
B.改变线圈的转动方向
C.改变线圈中的电流方向
D.使线圈中的电流方向和转动方向同时改变

答案： C
