7. 在探究并联电路电压规律的实验中,小明使用了两个规格相同的灯泡。

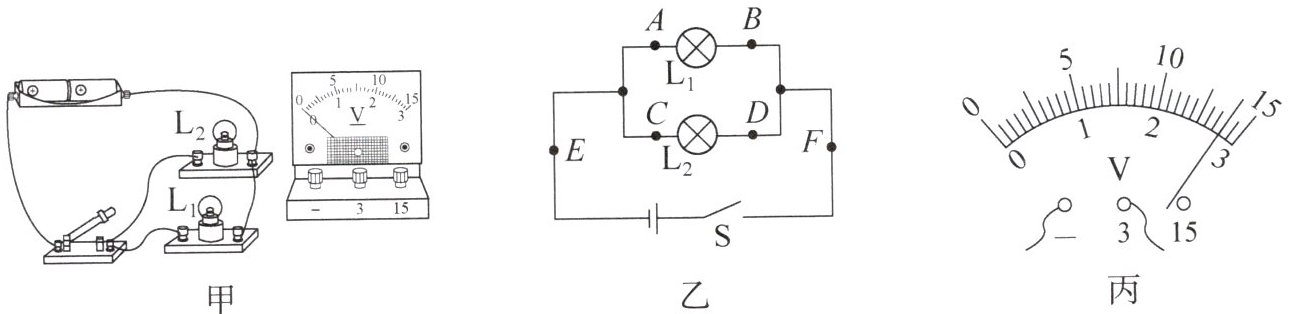

(1)请用笔画线表示导线,在图甲中把电路连接完整,要求：电压表测 $ L_1 $ 两端的电压,导线不要交叉。
(2)如图乙所示的电路中,将电压表接在 $ A $、$ B $ 两点之间时,闭合开关,电压表的示数如图丙所示,则电压表的示数为______ $ V $。
(3)依次将电压表接入电路中的 $ A $ 与 $ B $、$ C $ 与 $ D $、$ E $ 与 $ F $ 之间,接通电路后小明发现电压表示数相等。由此他得到结论：并联电路中,各支路两端的电压相等。此结论的得出______(选填“科学”或“不科学”),接下来应该进行的操作是______(填字母)。
A. 更换不同规格的小灯泡,再次实验
B. 将 $ L_1 $、$ L_2 $ 的位置交换,再次探究
C. 保持电源、小灯泡不变,多测量几次数据
(1)电路连接如图甲所示（电压表并联在 $ L_1 $ 两端，量程选择 0~3V）。
(2)2.8
(3)不科学；A

答案：
(1) 电路连接如图甲所示（电压表并联在 $ L_1 $ 两端，量程选择 0~3V）。
(2) 2.8
(3) 不科学；A

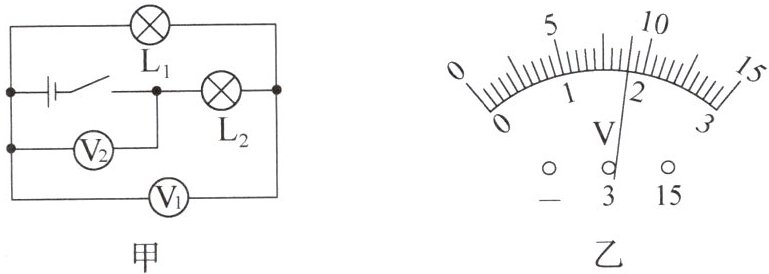

8. 在如图甲所示电路中,闭合开关后,两个电压表指针偏转均如图乙所示,则小灯泡 $ L_1 $ 和 $ L_2 $ 两端的电压分别为(C)。

A.$ 7.2 \, V $,$ 1.8 \, V $
B.$ 9 \, V $,$ 1.8 \, V $
C.$ 1.8 \, V $,$ 7.2 \, V $
D.$ 9 \, V $,$ 7.2 \, V $

答案： C

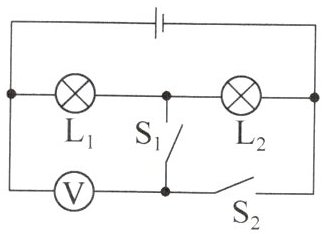

9. 在如图所示的电路中,电源电压保持不变,当开关 $ S_1 $ 闭合、$ S_2 $ 断开时,电压表的示数是 $ 3 \, V $；当开关 $ S_1 $ 断开、$ S_2 $ 闭合时,电压表的示数是 $ 5 \, V $。小灯泡 $ L_1 $ 和 $ L_2 $ 两端的电压分别为(B)。

A.$ 2 \, V $,$ 3 \, V $
B.$ 3 \, V $,$ 2 \, V $
C.$ 2 \, V $,$ 8 \, V $
D.$ 2 \, V $,$ 5 \, V $

答案： B
