《2025年金学典同步作业设计九年级物理全一册人教版》

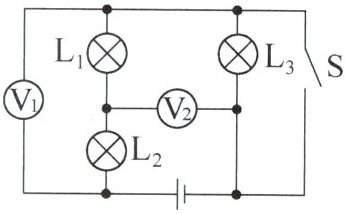

17. 如图所示的电路中,电源电压恒定。当开关S断开时,电压表$V_1$的示数为5 V,电压表$V_2$的示数为7 V；当开关S闭合时,电压表$V_1$的示数为9 V,电压表$V_2$的示数为5.4 V。求：
(1)电源电压。
(2)当开关S闭合时,小灯泡$L_1$两端的电压。
(3)当开关S断开时,小灯泡$L_1、$$L_2$两端的电压。

答案：
(1) 当开关S闭合时，电压表V₁示数为9V，此时电路中L₃被短路，V₁测量电源电压，故电源电压U=9V。
(2) S闭合时，L₁与L₂串联，V₂测L₂两端电压U₂=5.4V。根据串联电路电压规律，L₁两端电压U₁=U - U₂=9V - 5.4V=3.6V。
(3) S断开时，L₁、L₂、L₃串联，设L₁、L₂、L₃电压分别为U₁、U₂、U₃。V₁测L₁与L₂总电压：U₁+U₂=5V；V₂测L₂与L₃总电压：U₂+U₃=7V；电源电压U=U₁+U₂+U₃=9V。联立解得U₃=4V，U₂=7V - U₃=3V，U₁=5V - U₂=2V。
(1) 9V
(2) 3.6V
(3) L₁：2V，L₂：3V

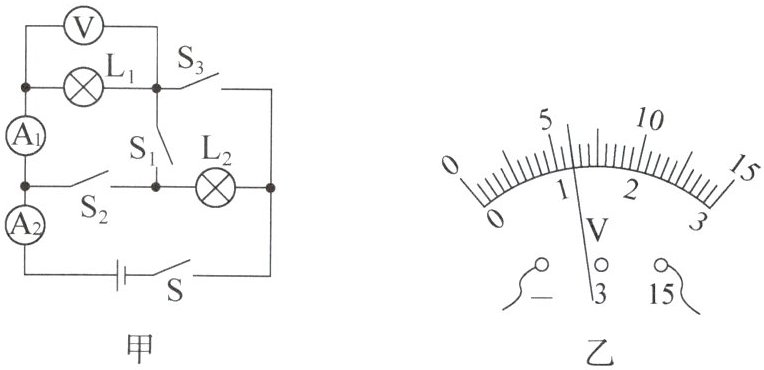

18. 如图所示的电路中,电源电压恒定。当$S_1$断开,S、$S_2、$$S_3$闭合时,电流表$A_1$的示数为0.4 A,电流表$A_2$的示数为0.5 A,电压表的示数如图乙所示。
(1)当$S_1$断开,S、$S_2、$$S_3$闭合时,求通过小灯泡$L_2$的电流。
(2)当$S_1$断开,S、$S_2、$$S_3$闭合时,求小灯泡$L_2$两端的电压和电源电压。
(3)当$S_2$和$S_3$断开,S和$S_1$闭合时,电压表指针的偏转角度仍如图乙所示,求小灯泡$L_2$两端的电压。

答案： （1）当$S_1$断开，$S、S_2、S_3$闭合时，$L_1$与$L_2$并联，$A_2$测干路电流$I=0.5A$，$A_1$测$L_1$支路电流$I_1=0.4A$，通过$L_2$的电流$I_2=I-I_1=0.5A-0.4A=0.1A$。
（2）并联电路各支路电压等于电源电压，电压表测电源电压。图乙电压表用$0-15V$量程（分度值$0.5V$），指针偏转12小格，电源电压$U=12×0.5V=6V$，故$L_2$两端电压$U_2=U=6V$。
（3）当$S_2、S_3$断开，$S、S_1$闭合时，$L_1$与$L_2$串联，电压表测$L_1$电压，用$0-3V$量程（分度值$0.1V$），偏转角度不变（12小格），$L_1$电压$U_1=12×0.1V=1.2V$，$L_2$两端电压$U_2'=U-U_1=6V-1.2V=4.8V$。
（1）$0.1A$；（2）$6V$，$6V$；（3）$4.8V$
