《2025年金学典同步作业设计九年级物理全一册人教版》

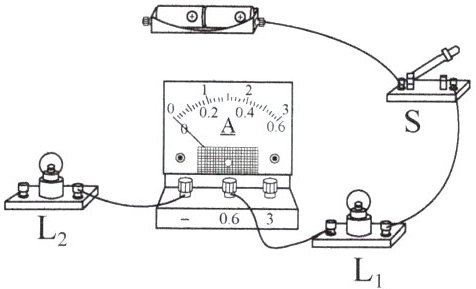

10. 如图所示,请用笔画线表示导线,使小灯泡$ L_1 $和$ L_2 $并联,开关控制小灯泡$ L_1 $和$ L_2,$电流表测量小灯泡$ L_1 $中的电流,注意导线不要交叉。

答案： 连接电路如下：
1. 从电源正极（或电流表正接线柱）引出一根导线，连接到开关 S 的一个接线柱。
2. 从开关 S 的另一个接线柱引出两根导线，分别连接到小灯泡$L_1$和$L_2$的一个接线柱。
3. 从电流表的正接线柱（已用一接线柱接电源或与开关连接时对应）引接线考虑（图示电流表两个负接线柱-，0.6，3 选 0.6 接线柱为L1电流测量），从电流表 0.6A 接线柱引出一根导线连接到小灯泡$L_1$的另一个接线柱。
4. 从小灯泡$L_1$和$L_2$的另一个接线柱各引出一根导线，连接到电源负极或电流表负接线柱。
5. 确保导线连接不交叉。
最终连接图应如下所示，使$L_1$和$L_2$并联，开关控制$L_1$和$L_2$，电流表测量$L_1$中的电流。
（由于无法实际画图，这里用文字描述连接方式，实际作答时应画出导线连接图）。

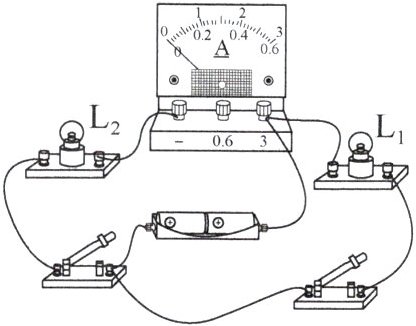

11. 在用电流表测量电流的实验中,某同学用如图所示的接法来测通过小灯泡的电流。

(1)该图电路测量的是通过小灯泡$ L_2 $的电流,其中有一处明显错误是电流表正负接线柱接反。
(2)现要测量通过小灯泡$ L_1 $的电流,只允许变动原图中一根导线的一个端点的接线位置,请在需要改变的导线上打“×”并在图中用虚线表示导线标出正确接法,注意导线不要交叉。
（在原图中，将连接电流表负接线柱与L₂左端的导线打“×”，用虚线将该导线端点改接到L₁左端）

答案：
(1) 电流表正负接线柱接反
(2) （在原图中，将连接电流表负接线柱与L₂左端的导线打“×”，用虚线将该导线端点改接到L₁左端）
