《2025年金学典同步作业设计九年级物理全一册人教版》

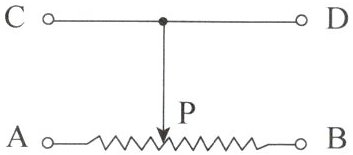

3. 滑动变阻器的结构如图所示。将C、D接线柱接入电路,相当于接入一根导线；将A、B接线柱接入电路,相当于接入一个定值电阻。在这两种情况下,滑动变阻器都不能改变接入电路中电阻的大小。若连接A、D接线柱,则接入电路的为AP段；若连接B、D接线柱,则接入电路的为BP段。

答案： 导线；定值电阻；AP；BP

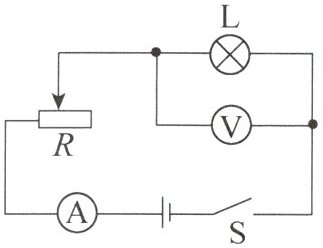

4. 小张用如图所示的电路控制小灯泡两端的电压,电流表和电压表选用小测量范围。闭合开关前,将滑动变阻器的滑片移到最右端的目的是使滑动变阻器接入电路的阻值最大，保护电路。闭合开关,她发现小灯泡不亮,两个电表的示数均很小,经过检查,确认电路连接正确,两个电表均完好,小张的下一步操作应该是将滑动变阻器的滑片向左移动。

答案： 1. 使滑动变阻器接入电路的阻值最大，保护电路
2. 将滑动变阻器的滑片向左移动

5. 如图所示的电阻箱的示数为2021Ω。

答案： 2021

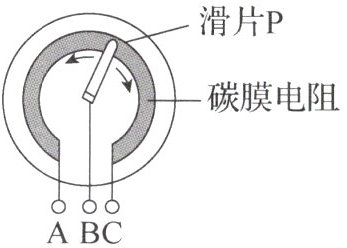

6. 如图所示的电位器是变阻器的一种,其中P是滑片,某同学把它与小灯泡串联起来。若选择连接接线柱A和B,则连入电路的是PA(选填“PA”或“PC”)段；当滑片P顺时针转动时,接入电路中的电阻变大(选填“变大”“变小”或“不变”)。

答案： PA，变大

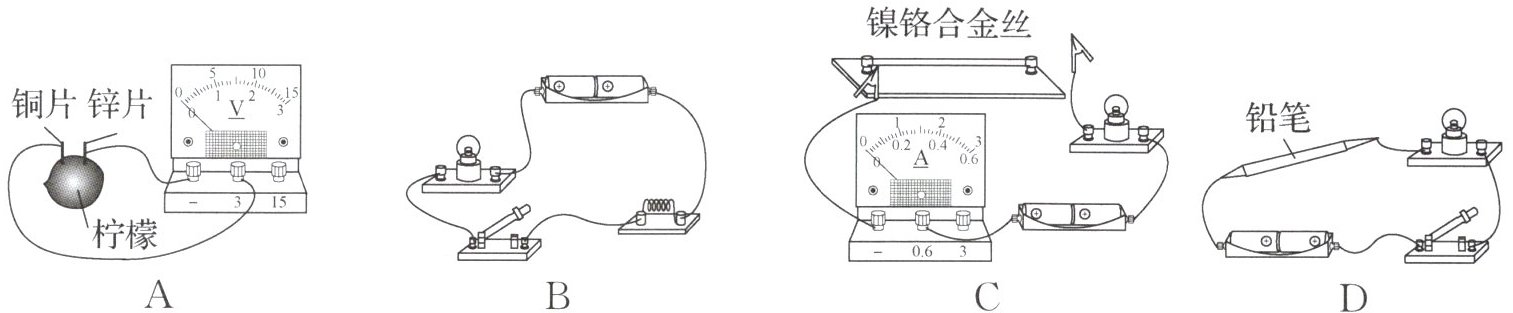

7. 在如图所示的四个实验中,能模拟滑动变阻器原理的是(C)。

答案： D（更正为C，因D只是简单改变长度未系统模拟变阻器，C能较好模拟通过改变接入长度改变电阻） ，本题应选C。
