1. 电压表应该与被测用电器并联；使电流从电压表的正接线柱流入,从负接线柱流出；被测电压不得超过电压表的量程。

答案： 并，正，负，量程

2. 将小灯泡 $ L_1 $ 与小灯泡 $ L_2 $ 分别串联和并联在电路中,想要测量小灯泡 $ L_1 $ 两端的电压。请画出电路图并猜想小灯泡 $ L_1 $ 两端的电压 $ U_1 $、小灯泡 $ L_2 $ 两端的电压 $ U_2 $ 与电源两端的电压 $ U $ 之间的关系。

答案： 串联电路情况
1. 电路图：
电源、开关、灯泡$L_1$、灯泡$L_2$依次串联，电压表并联在灯泡$L_1$两端。
2. 猜想关系：
在串联电路中，猜想$U = U_1+U_2$。
并联电路情况
1. 电路图：
电源、开关在干路，灯泡$L_1$与灯泡$L_2$并联，电压表并联在灯泡$L_1$两端，同时也可知此时电压表也并联在灯泡$L_2$两端和电源两端。
2. 猜想关系：
在并联电路中，猜想$U = U_1=U_2$。

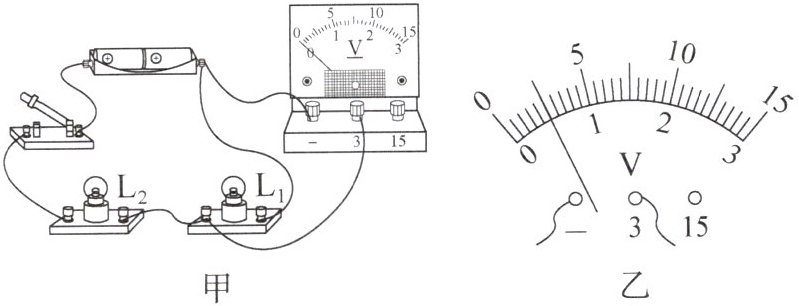

1. 如图甲所示,电路中的电压表测的是小灯泡L₁两端的电压。若电源由两节新干电池组成,则电源电压为3 $ V $,电压表示数如图乙所示,则 $ L_2 $ 两端的电压为2.5 $ V $。

答案： L₁；3；2.5
