5. (多选)安培曾在法国科学院的例会上做过一个有趣的实验。如图所示,将螺线管沿东西方向水平悬挂起来,给螺线管通电,下列说法正确的是(ACD)。

A.通电螺线管的B端为N极
B.通电螺线管外部的磁场分布与蹄形磁体的相似
C.螺线管通电后会发生偏转,是因为受到了地磁场的作用
D.螺线管通电后会发生偏转,最后大致停在南北方向上

答案： ACD

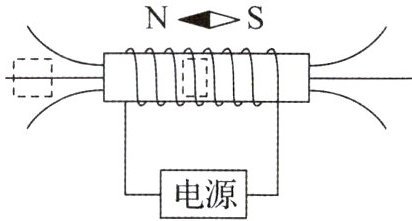

6. 如图所示,请根据通电螺线管上方小磁针静止时的指向,在虚线框内用箭头标出相应导线中的电流方向和相应位置的磁场方向。

答案： 1. 确定螺线管磁极：小磁针N极向左，故螺线管上方磁场方向向左，因此螺线管右端为N极，左端为S极。
2. 电流方向：根据安培定则，右手握住螺线管，大拇指指向右端（N极），四指指向电流方向，可知螺线管左端导线电流向上，右端导线电流向下（电源左端为正极，右端为负极）。
3. 磁场方向：螺线管外部磁感线从N极（右端）出发回到S极（左端），故螺线管上方磁场方向向左（用箭头向左标出）。
（注：导线电流方向在左端导线标向上箭头，右端导线标向下箭头；磁场方向在螺线管上方标向左箭头。）

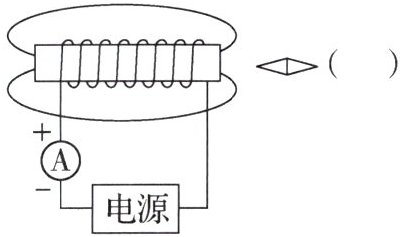

7. 根据图中标注的信息标出磁感线的方向,并在括号内标出小磁针的极性。

磁感线方向向左；小磁针左侧为S极，右侧为N极 （括号内填N极）。

答案： 磁感线方向向左；小磁针左侧为S极，右侧为N极 （括号内填N极）。

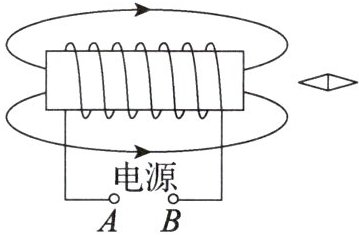

8. 螺线管是汽车启动器的一个重要部件,驾驶员转动钥匙发动汽车时,相当于给螺线管通电。如图所示,螺线管的左端为N极,小磁针的左端为S极,A端为电源的负极。若调换电源的正、负极,则小磁针的指向会(选填“会”或“不会”)发生改变。

答案： N；S；负；会
