《2025年金学典同步作业设计九年级物理全一册人教版》

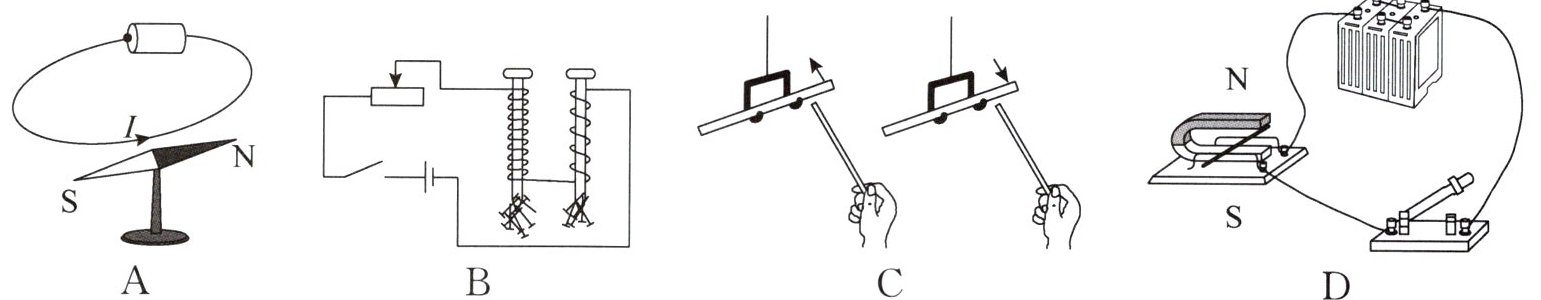

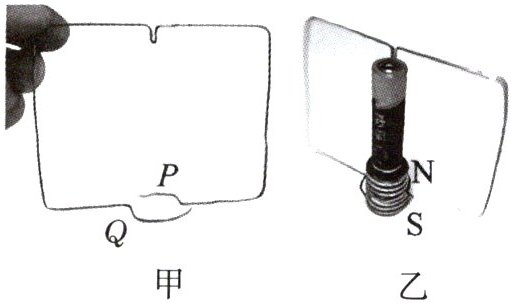

6. 在物理拓展活动课上,小华用一节干电池的负极吸住一块磁铁,竖直放置在水平桌面上,然后将一段铜丝做成“M”型线圈,如图甲所示。小华将铜丝小心地放置在电池上,使铜丝的中间部分跟电池的正极接触,调整铜丝的形状使铜丝的两端能够跟磁铁保持轻触,铜丝便开始旋转起来,如图乙所示。下列选项图中能反映该实验工作原理的是(D)。

答案： D

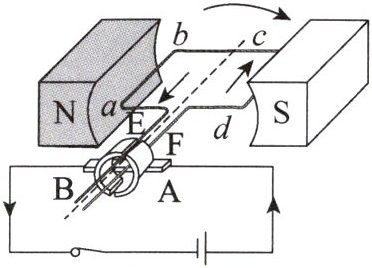

7. 直流电动机的工作原理如图所示。线圈abcd处于水平向右的磁场中,两个铜半环E和F跟线圈两端相连,可随线圈一起转动,两半环中间断开,彼此绝缘；A和B是电刷,它们分别跟两个半环接触,使电源和线圈组成闭合电路。在图示位置,电流沿dcba流过线圈,dc边受到磁场向下的作用力,则(D)。

A.线圈在图示位置时,ab边受到磁场向下的作用力
B.线圈由图示位置转过180°时,电流沿dcba流过线圈
C.线圈由图示位置转过180°时,dc边受到磁场向下的作用力
D.线圈由图示位置转过180°时,ab边受到磁场向下的作用力

答案： D

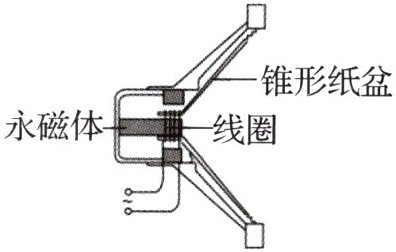

8. 扬声器的结构如图所示。当扬声器的线圈中通入因携带声音信息而时刻变化的电流时,线圈会在永磁体的作用下受到力的作用并带动纸盆振动发声。下列说法错误的是(D)。

A.扬声器工作时将电能转化为机械能
B.扬声器的工作原理是通电线圈在磁场中受力运动
C.扬声器中的永磁体周围存在磁场
D.扬声器工作时线圈中的电流不变

答案： D
