《2025年金学典同步作业设计九年级物理全一册人教版》

8. 将一个电阻为20Ω的定值电阻接在由4节干电池串联组成的电源两端,要测量通过这个定值电阻的电流及其两端的电压,电流表、电压表选的测量范围应为(B)。
A.0～0.6A,0～3V
B.0～0.6A,0～15V
C.0～3A,0～3V
D.0～3A,0～15V

答案： B

9. 若分别将$ U_1= 4V $、$ U_2= 6V $的电压加在某定值电阻的两端,则两次通过该定值电阻的电流之比为(B)。
A.3∶2
B.2∶3
C.1∶1
D.1∶2

答案： B

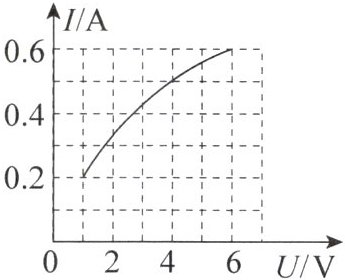

10. 小明同学通过实验测得通过某小灯泡的电流随其两端电压变化的图像如图所示。

(1)当小灯泡两端的电压为1V时,小灯泡的电阻小于(选填“大于”“小于”或“等于”)小灯泡两端电压为6V时的电阻。
(2)在探究电流与电压的关系实验中,不能用小灯泡代替定值电阻的原因是小灯泡的电阻随温度变化。

答案：
(1) 小于
(2) 小灯泡的电阻随温度变化

11. 一个分布均匀的长方体定值电阻如图所示,将其按______(选填“AB”“CD”或“EF”)方向接入同一电源,电路中的电流最大。

EF

答案： EF
