12. 用滑动变阻器来改变电路中的电流。

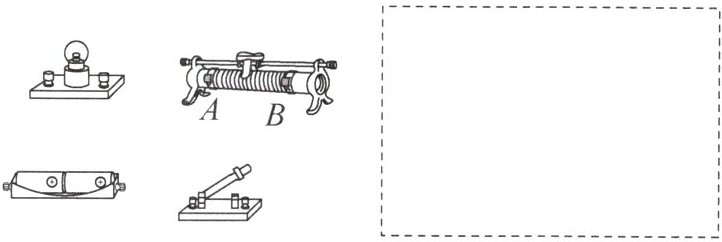

(1)请用笔画线表示导线,将图中的元器件连接起来,要求：向B端移动滑动变阻器的滑片时,小灯泡变亮；导线不交叉。
将电源、开关、滑动变阻器、小灯泡串联连接。滑动变阻器采用“一上一下”接法，要使向B端移动滑片时小灯泡变亮，即电阻变小，应将变阻器A接线柱接入电路，导线连接滑动变阻器的A接线柱和小灯泡一端，电源、开关、小灯泡另一端与滑动变阻器金属杆一端（或下方法接线柱另一端）相连，确保导线不交叉。
(2)在虚线框内画出对应的电路图。
画出电源、开关、滑动变阻器（符号表示滑片向B端移动时电阻变小）、小灯泡串联的电路图。
(3)按(1)中要求正确连接电路后,在闭合开关前,滑片应调到______(选填“A”或“B”)端。
A
(4)正确连接实验电路后,闭合开关,小灯泡发光,反复移动滑动变阻器的滑片,发现小灯泡的亮度没有明显变化。经检查,各元器件完好,电路连接无误。
①请你猜想小灯泡的亮度没有明显变化的原因是______。
滑动变阻器阻值变化范围太小（或选用了大阻值变阻器，但实际接入电路阻值变化不明显等合理答案）
②检验你的猜想是否正确的方法是______。
换用不同规格的滑动变阻器重复实验，观察灯泡亮度变化情况 。

答案：
(1) 将电源、开关、滑动变阻器、小灯泡串联连接。滑动变阻器采用“一上一下”接法，要使向B端移动滑片时小灯泡变亮，即电阻变小，应将变阻器A接线柱接入电路，导线连接滑动变阻器的A接线柱和小灯泡一端，电源、开关、小灯泡另一端与滑动变阻器金属杆一端（或下方法接线柱另一端）相连，确保导线不交叉。
(2) 画出电源、开关、滑动变阻器（符号表示滑片向B端移动时电阻变小）、小灯泡串联的电路图。
(3) A
(4) ①滑动变阻器阻值变化范围太小（或选用了大阻值变阻器，但实际接入电路阻值变化不明显等合理答案）
②换用不同规格的滑动变阻器重复实验，观察灯泡亮度变化情况 。
