《2025年金学典同步作业设计九年级物理全一册人教版》

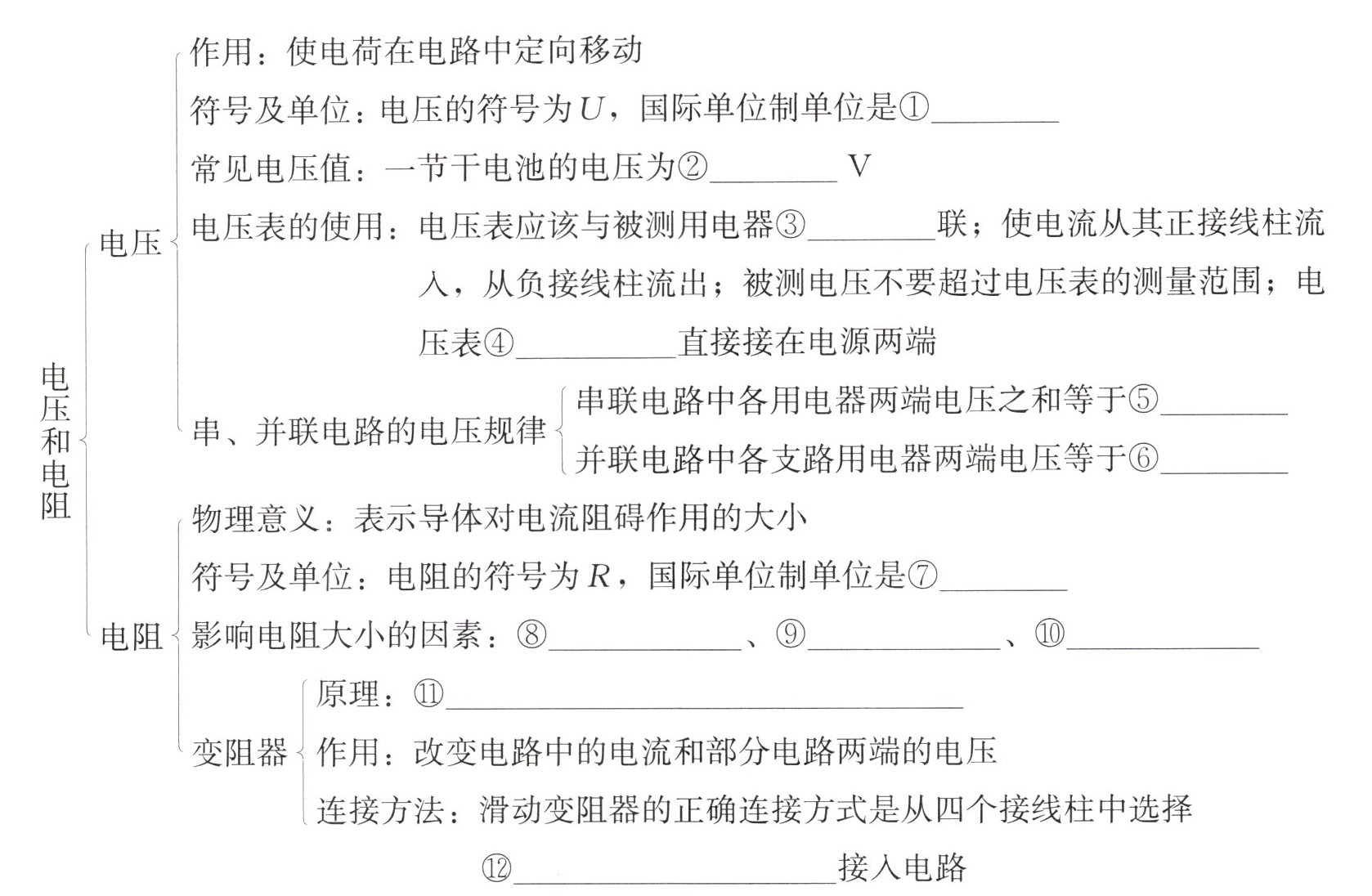

电压和电阻
- 电压
作用：使电荷在电路中定向移动
符号及单位：电压的符号为$U$,国际单位制单位是①伏特(V)
常见电压值：一节干电池的电压为②1.5$V$
电压表的使用：电压表应该与被测用电器③并联；使电流从其正接线柱流入,从负接线柱流出；被测电压不要超过电压表的测量范围；电压表④可以直接接在电源两端
串、并联电路的电压规律
串联电路中各用电器两端电压之和等于⑤电源电压
并联电路中各支路用电器两端电压等于⑥电源电压
- 电阻
物理意义：表示导体对电流阻碍作用的大小
符号及单位：电阻的符号为$R$,国际单位制单位是⑦欧姆(Ω)
影响电阻大小的因素：⑧材料、⑨长度、⑩横截面积
变阻器
原理：⑪通过改变连入电路中电阻丝的长度来改变电阻
作用：改变电路中的电流和部分电路两端的电压
连接方法：滑动变阻器的正确连接方式是从四个接线柱中选择⑫一上一下两个接线柱接入电路

答案： ①伏特(V)；②1.5；③并；④可以；⑤电源电压；⑥电源电压；⑦欧姆(Ω)；⑧材料；⑨长度；⑩横截面积；⑪通过改变连入电路中电阻丝的长度来改变电阻；⑫一上一下两个接线柱

1. 某调光台灯的简化电路如图所示,电源电压保持不变。为使台灯变亮,滑片应向A端移动。台灯工作一段时间后,发现无论怎样调节滑片,台灯一直很亮且亮度不变,则电路发生的故障可能是滑动变阻器短路。

答案： A；短路

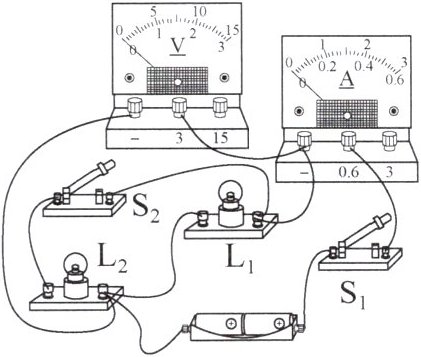

2. 如图所示,电源电压保持不变,将开关$S_{1}和S_{2}$都闭合,两个小灯泡均正常发光。下列判断正确的是(D)。

A.小灯泡$L_{1}和L_{2}$是串联的
B.电压表不能测量小灯泡$L_{2}$两端的电压
C.断开$S_{2}$后电流表的示数不变
D.两个小灯泡两端的电压一定相同

答案： D
