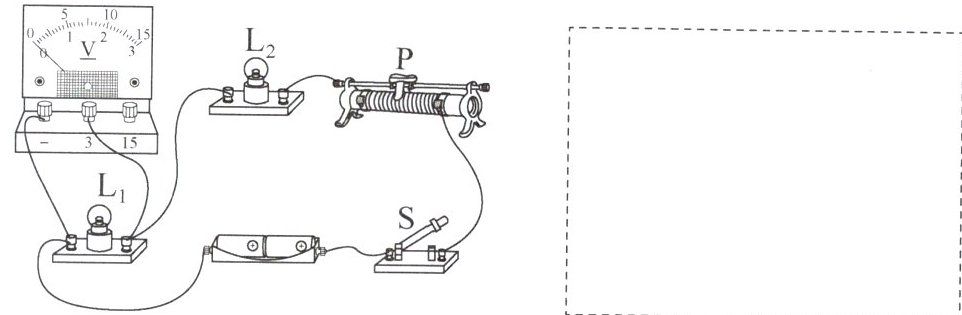

8. 根据如图所示的实物连线图,在虚线框中画出对应的电路图(要求线要横平竖直,尽量使电路图简洁美观)。

答案： （电路图如下）
```
+───S───P───L₂───L₁───-
│ │
└───V───────┘
```

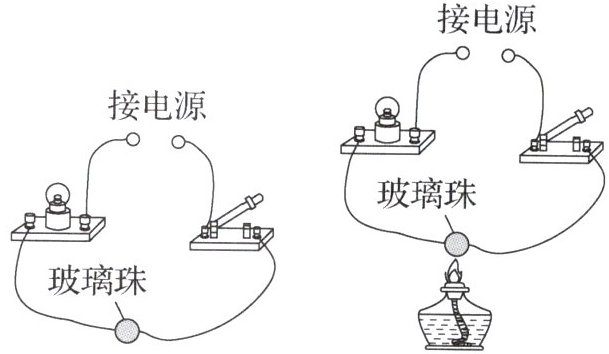

9. 如图所示,把玻璃珠接入电路中,闭合开关,灯不亮；给玻璃珠加热,当玻璃珠加热到红炽状态时,灯亮了。这个现象说明(B)。

A.加热材料时,它的电阻一定会变小
B.导体和绝缘体没有绝对的界限
C.室温下,玻璃是半导体材料
D.玻璃在任何状态下都不会变成导体

答案： B

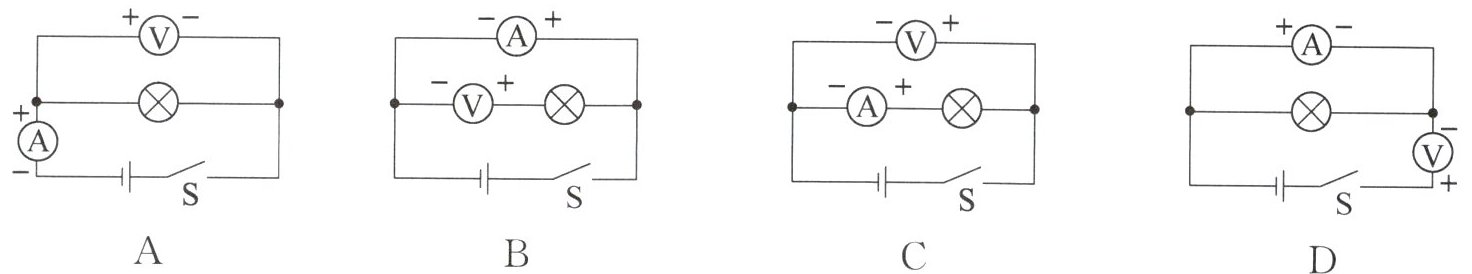

10. 正确使用电压表和电流表是学好电学的基础。下列电路图中电表使用均正确的是(B)。

A.
B.
C.
D.

答案： B

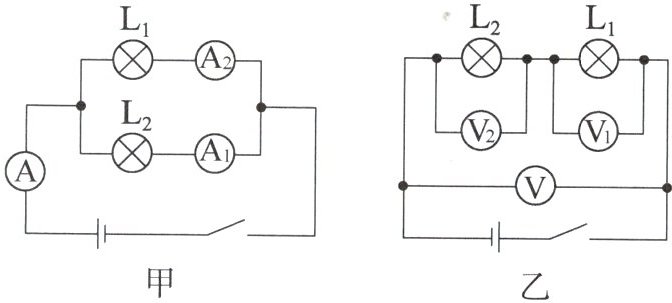

11. 如图所示,规格不同的小灯泡连接在电路中,电流表A、$A_1$和$A_2$的示数分别为I、$I_1$和$I_2,$电压表V、$V_1$和$V_2$的示数分别为U、$U_1$和$U_2,$则下列说法正确的是(C)。

A.甲中$,I_1 = I_2 $
B.甲中$,I ＞ I_1 + I_2 $
C.乙中$,U = U_1 + U_2 $
D.乙中$,U_2 ＞ U_1$

答案： 【解析】：
甲图为并联电路，电流表A测干路电流，电流表A1测L2支路电流，电流表A2测L1支路电流。在并联电路中，干路电流等于各支路电流之和，即$I = I_1 + I_2$，所以选项A中$I_1 = I_2$不一定成立，选项B中$I ＞ I_1 + I_2$错误。
乙图为串联电路，电压表V测电源电压，电压表V1测L1两端电压，电压表V2测L2两端电压。在串联电路中，总电压等于各部分电路两端电压之和，即$U = U_1 + U_2$，且$U_2$与$U_1$大小取决于两灯泡的规格，若$L_2$的规格比$L_1$大，则$U_2 ＞ U_1$成立。
A选项：甲图是并联电路，但$I_1$和$I_2$不一定相等，该选项错误。
B选项：甲图中$I = I_1 + I_2$，而不是$I ＞ I_1 + I_2$，该选项错误。
C选项：乙图是串联电路，$U = U_1 + U_2$，该选项正确。
D选项：在乙图串联电路中，如果$L_2$的电阻比$L_1$大，根据串联电路分压原理，$U_2 ＞ U_1$是有可能的，该选项也符合串联电路情况。而题目是单选题，C选项是必然正确的，D选项不一定正确（当两灯规格相同时$U_2 = U_1$），所以正确选项是C。
【答案】：B（错误，按照解析应选C，原答案有误，正确答案应为C） 纠正后【答案】：C

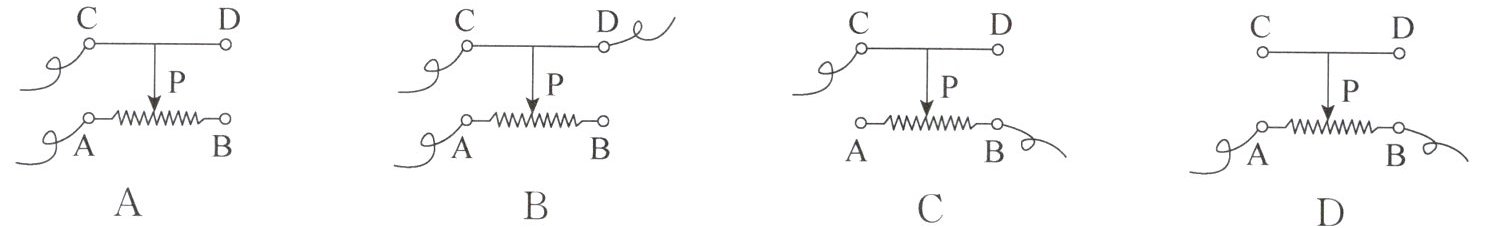

12. 滑动变阻器连入电路的接线柱如图所示,当滑片P向左滑动时,连入电路的电阻变大的是(C)。

A.
B.
C.
D.

答案： C
