《2025年金学典同步作业设计九年级物理全一册人教版》

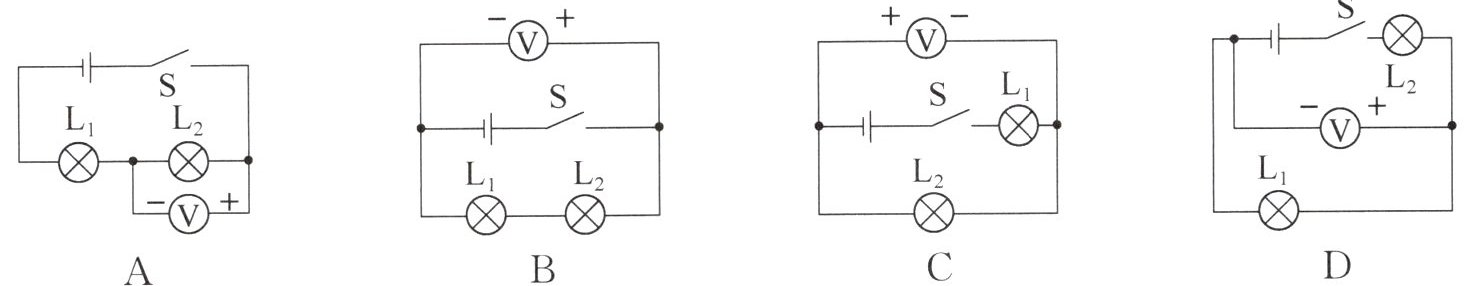

5. 如图所示的电路中,闭合开关 S,能用电压表正确测量小灯泡$ L_1 $两端电压的电路是(D)。

答案： D

6. 小明测量串联电路两端的电压,连接好电路后,闭合开关,却发现指针反向偏转了。出现这种情况的原因是(B)。
A.电压表串联在电路中
B.电压表的正负接线柱接反了
C.电压表坏了
D.电压表并联在电路中

答案： B

7. 某同学使用电压表时,估计待测电路两端的电压后决定选用 0～3 V 的测量范围,但他误用 0～15 V 的测量范围来测量。这样做的结果是(D)。
A.指针摆动角度大,会损坏电压表
B.指针摆动角度小,会损坏电压表
C.指针摆动角度小,读数比较准确
D.指针摆动角度小,读数不够准确

答案： D

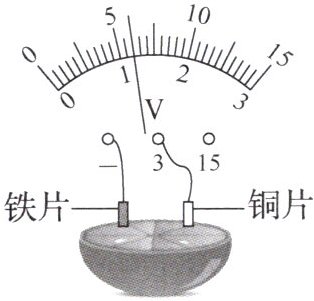

8. 取一个橙子,把铜片、铁片插入其中,就制成了一个水果电池,用电压表测量其电压如图所示,下列说法正确的是(B)。

A.铁片是水果电池的正极
B.该水果电池的电压为 1.2 V
C.电压表所用测量范围的分度值为 0.5 V
D.水果电池把内能转化为电能

答案： B

9. 小明同学按照如图所示的电路进行实验时,不小心将电压表和电流表的位置互换了(互换后的电路图未画出)。若闭合开关,则(C)。

A.小灯泡$ L_1 $可以发光
B.小灯泡$ L_2 $可以发光
C.电流表无示数
D.电压表可能被烧坏

答案： A（选项包含可以（A选项$L_1$不发光，所以该选项错误）错误，B（$L_2$不发光，所以该选项错误）错误，C（电流表无示数，正确）正确，D（电压表不会被烧坏，所以该选项错误）错误，所以本题的正确选项为C。）

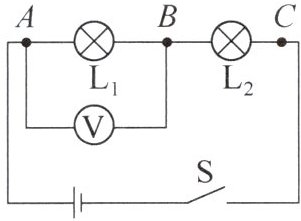

10. 小灯泡$ L_1 $与小灯泡$ L_2 $串联,先电压表测量小灯泡$ L_1 $两端的电压,如图所示。再测小灯泡$ L_2 $两端的电压时,只将电压表接 A 的一端改接 C,这种接法不正确(选填“正确”或“不正确”),原因是电压表正负接线柱接反。

答案： 不正确
电压表正负接线柱接反
