《2025年金学典同步作业设计九年级物理全一册人教版》

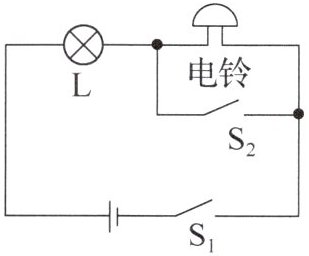

8. 小明实验时连接了如图所示的电路,闭合开关$S_1$和$S_2$后,下列分析正确的是(B)。

A.小灯泡亮、电铃响
B.小灯泡亮、电铃不响
C.小灯泡不亮、电铃响
D.小灯泡不亮、电铃不响

答案： B

9. (多选)在探究怎样让一个小灯泡亮起来的活动中,小华用导线将图所示元器件连接起来。下列关于此过程的说法正确的是(BD)。

A.在连接电路的过程中,开关断开或闭合都可以
B.拆除电路时,要先断开开关
C.连接电路时,可以把导线都接在电源正极
D.绝对不允许不经过小灯泡就直接用导线把电池的正极和负极连接起来

答案： BD

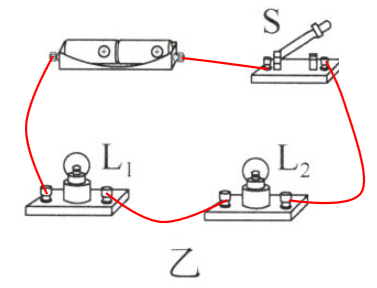

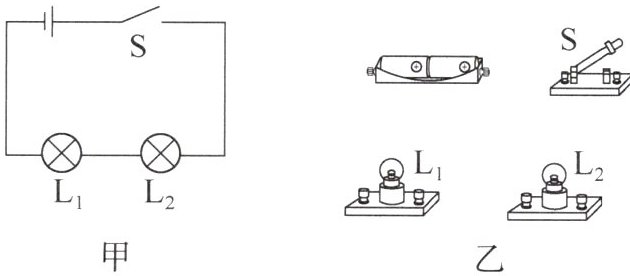

10. 用笔画线表示导线,按照图甲所示的电路图,将图乙中各元器件连接起来,注意连线不要交叉。

答案：

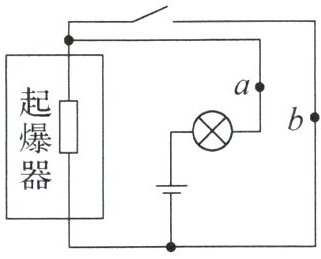

11. 某定时炸弹的引爆装置如图所示,起爆前定时开关是闭合的,当设定起爆时间一到,定时开关会自动断开。为使引爆装置停止工作,拆弹专家应在图中b(选填“a”或“b”)处剪断导线。拆除前起爆器中没有(选填“有”或“没有”)电流通过。

答案： b；没有
