《2025年金学典同步作业设计九年级物理全一册人教版》

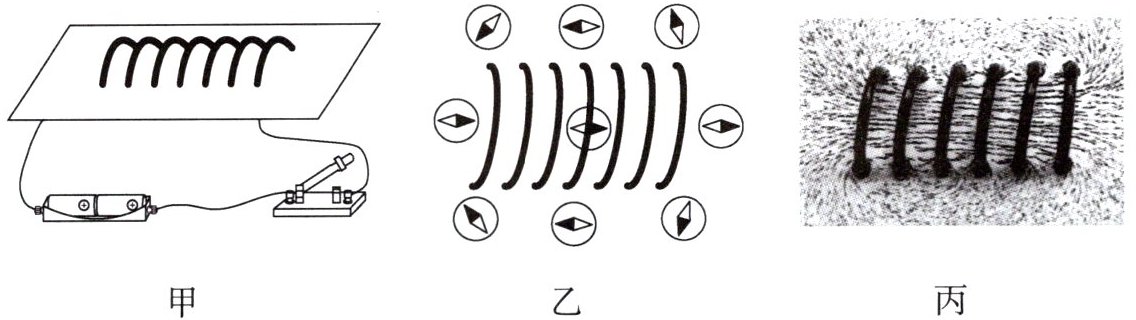

9. 小明想研究通电螺线管外部磁场的分布情况,他组装了如图甲所示的电路,然后在螺线管周围放置了一些小磁针,闭合开关后,小磁针的指向如图乙所示(小磁针黑色的一端为N极)；将小磁针拿掉之后,在硬板上均匀地撒上一些铁屑,闭合开关后轻轻敲打硬板,可以看到铁屑的分布情况如图丙所示。

(1)根据图乙(选填“乙”或“丙”)所示实验可知通电螺线管周围磁场方向的特点。
(2)观察图丙实验现象可知通电螺线管的外部磁场分布特点与条形磁体的磁场相似。
(3)我们可以通过改变电流的方向(选填“方向”或“大小”),实现通电螺线管的两极对调。
(4)若用磁感线描述本次实验中通电螺线管的磁场,则下列图中较为符合的是A(填字母)。

答案： （1）乙
（2）条形磁体
（3）方向
（4）A
