2. 探究通电直导线周围是否存在磁场的实验装置的一部分如图所示,置于水平桌面上的小磁针上方有一根与之平行的直导线。关于这个实验,下列说法正确的是(C)。

A.若小磁针未发生偏转,则说明通电导线不产生磁场
B.小磁针偏转后,就不再受到地磁场的作用
C.实验说明通电导线周围产生了磁场
D.小磁针偏转后,改变直导线中电流的方向,小磁针N极的指向不变

答案： C

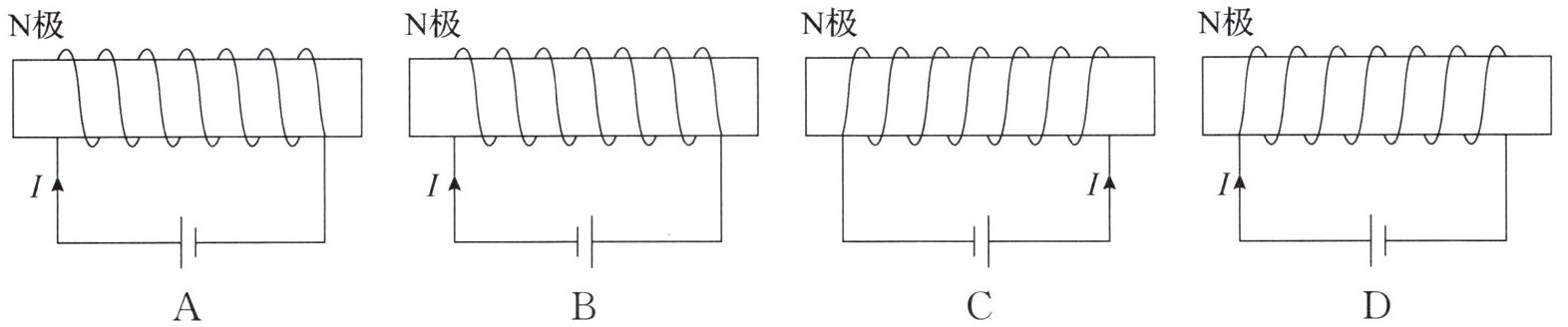

3. 如图所示,电源正负极、电流方向和通电螺线管N极三者关系正确的是(A)。

答案： A

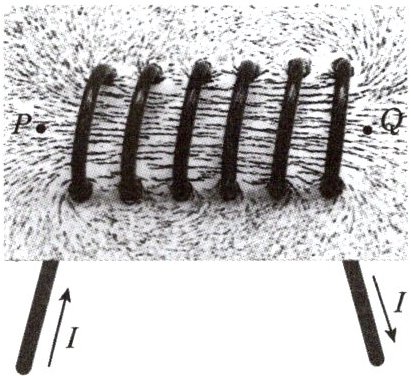

4. 在探究通电螺线管周围的磁场分布的实验中,在一块有机玻璃板上安装了一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后轻敲玻璃板,铁屑的排列如图所示。下列说法正确的是(B)。

A.不同位置的铁屑可以反映该处磁场的方向
B.铁屑有规律地排列,说明通电螺线管周围的磁场分布是有规律的
C.用木屑代替铁屑进行实验,木屑也会有规律地排列
D.若在P处自由静止的小磁针的右端是N极,则在Q处自由静止的小磁针的右端是S极

答案： B
