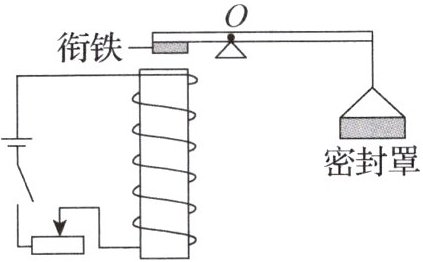

2. 酿酒坊里的发酵罐配有笨重的密封罩,为了方便操作,工作人员设计了一个包含杠杆和电磁铁的组合系统来升降密封罩,如图所示。装置通电后,电磁铁上端为N(选填“N”或“S”)极。若要使电磁铁的吸力变大,则应将滑动变阻器的滑片向左(选填“左”或“右”)滑动。

答案： N；左

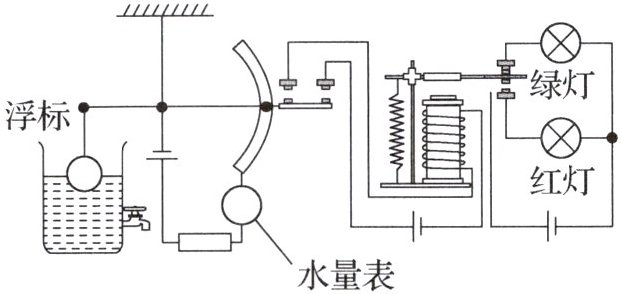

3. 某动物饮水机内监测水量的装置模型如图所示,水量表是由电流表(选填“电流表”或“电压表”)改装而成的。当水量较低时,指示灯中会亮的是红灯。

答案： 电流表；红灯

4. 小红用一根导线和一枚铁钉制作的电磁铁如图所示。她给线圈通电后,钉尖处可以吸引曲别针。关于此实验,下列说法正确的是(D)。

A.给线圈通电后,钉尖一端为电磁铁的N极
B.若改变线圈中的电流方向,则钉尖处不能吸引曲别针
C.若减少线圈的匝数,则钉尖处吸引曲别针的数量一定减少
D.若保持线圈匝数不变、增大电流,则钉尖处吸引曲别针的数量会增加

答案： D

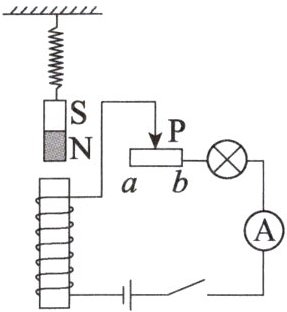

5. 如图所示,在电磁铁的正上方用弹簧悬挂一个条形磁铁,闭合开关后,将滑片P从a端向b端滑动的过程中,下列判断正确的是(B)。

A.小灯泡变亮,弹簧伸长
B.小灯泡变暗,弹簧伸长
C.电流表示数变大,弹簧收缩
D.电流表示数变小,弹簧收缩

答案： B
