《2025年金学典同步作业设计九年级物理全一册人教版》

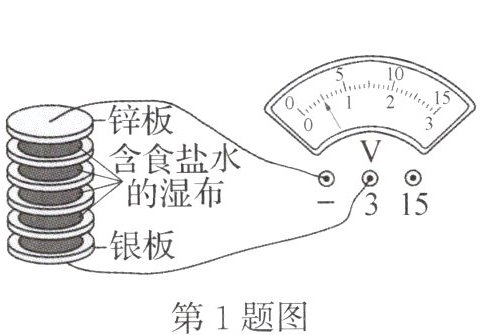

1. 意大利人伏打发明了最早的电池——伏打电堆,小明同学仿造了一个伏打电堆,并用电压表测量其电压,如图所示。此电池的正极是银板(选填“锌板”或“银板”),伏打电堆在使用时将化学能转化为电能能。

答案： 银板；化学能；电能。

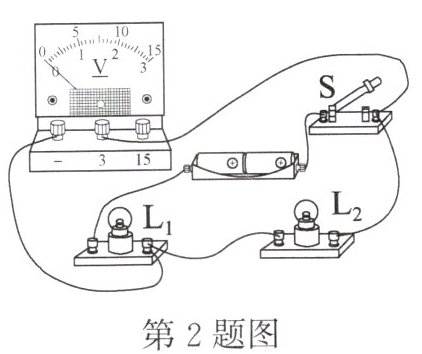

2. 如图所示的电路中,当开关S闭合时$,L_1、$$L_2$两个小灯泡是串(选填“串”或“并”)联的；电压表测量的是$L_2$(选填$“L_1”$或$“L_2”)$两端的电压。

答案： 串；$L_2$

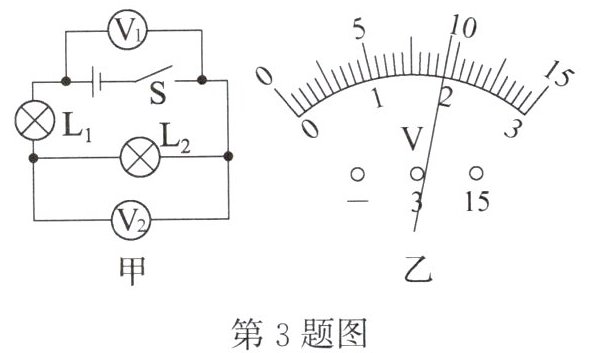

3. 如图甲所示的电路中,若开关闭合后,两电压表的指针均如图乙所示,则电路中$L_1$和$L_2$两端的电压分别为8V和2V。

答案： 8；2

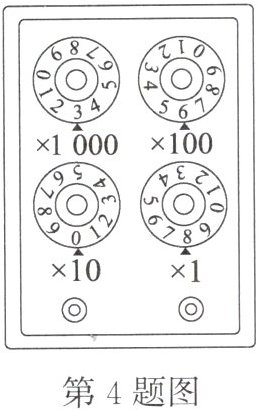

4. 某电阻箱如图所示,此时电阻示数为3608Ω。

答案： 3608

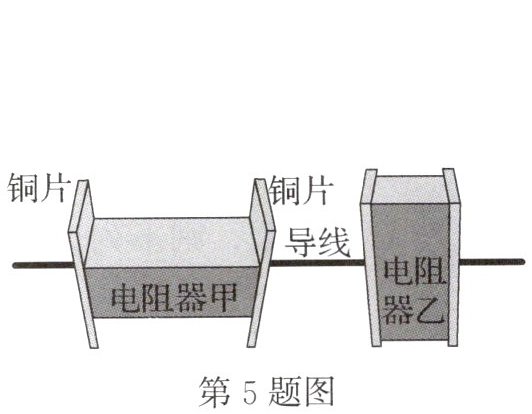

5. 若两个材料、外形均相同的实心长方体金属电阻器甲和乙,按如图所示的方式接到某电源两端,则通过甲的电流等于乙的电流,甲的电阻大于乙的电阻。(两空均选填“大于”“小于”或“等于”)

答案： 等于；大于

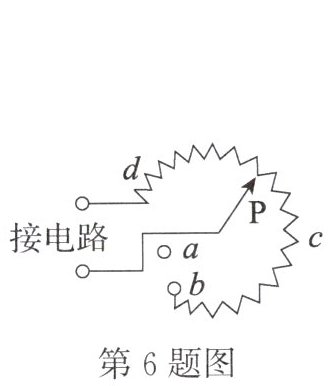

6. 收音机上用来调节音量的电位器实质上是一种滑动变阻器,其内部结构如图所示。若滑片P顺时针转动,则接入电路的电阻丝长度变短(选填“变长”或“变短”)。若要使收音机工作时的音量(电流)最大,则滑片P应置于点c(选填“a”“b”“c”或“d”)。

答案： 滑动变阻器；变短；c

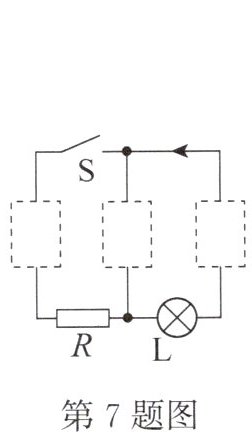

7. 将电源、电流表、电压表三个元器件的正确符号填入虚线框内,要求开关S闭合后,电流方向如图所示,电压表测量小灯泡两端的电压。

答案： 左框为电流表，中框为电压表，右框为电源（符号依次为Ⓐ、Ⓥ、电源符号）
