《2025年金学典同步作业设计九年级物理全一册人教版》

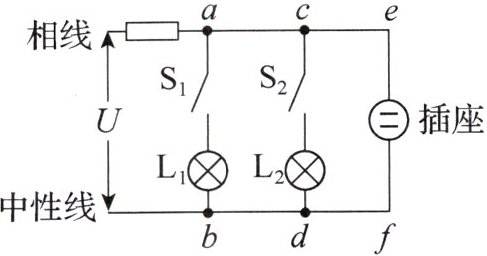

2. 家庭电路的电压为220V,其部分电路如图所示,安装在相线上的保险丝是利用电流的热效应工作的。当闭合开关$S_1、$$S_2$时,小灯泡$L_1$正常发光、$L_2$不发光；再断开$S_1,$保持$S_2$闭合,将测电笔先后插入插座两孔,氖管均发光,则电路的故障可能是d、f(选填“a、c”“b、d”或“d、f”)间断路。

答案： 热；d、f

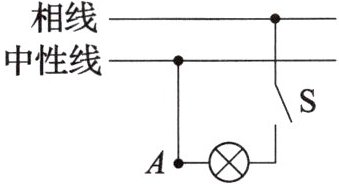

3. 如图所示,开关S闭合后电灯正常发光。当S断开时,人站在地面上,若用手接触金属导线A点,则人会(选填“会”或“不会”)触电；若正确使用测电笔接触金属导线A点,则氖管会(选填“会”或“不会”)发光。

答案： 会；会

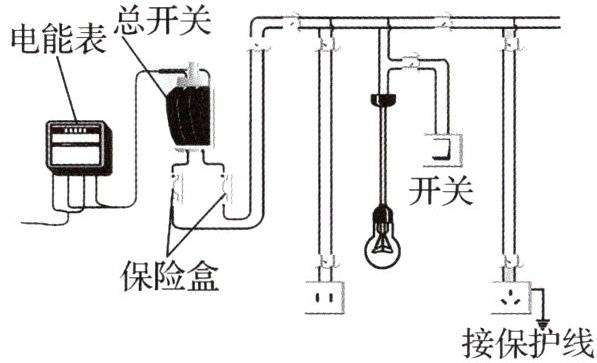

4. 家庭部分电路的示意图如图所示,下列说法正确的是(C)。

A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险盒内的保险丝熔断后,可以用铜导线或者铁导线代替
C.使用螺丝刀式测电笔时,要用手指按住金属笔卡,然后用笔尖接触被测导线
D.控制灯泡的开关和它所控制的灯泡的位置可以互换

答案： C

5. 关于家庭电路和安全用电,下列说法正确的是(A)。
A.三孔插座中的左孔接中性线
B.使用测电笔时要用指尖抵住金属笔尖
C.家庭电路中用电器消耗的电能越多,电能表显示器上的数字增长得越快
D.空气开关跳闸,一定是由家庭电路出现短路造成的

答案： A

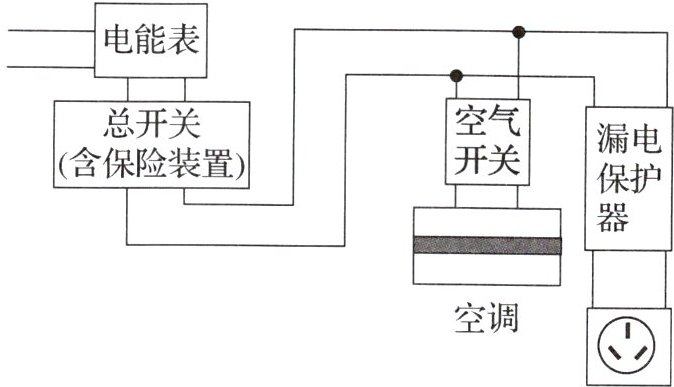

6. 标准住宅户内的配电系统一般都使用了空气开关、漏电保护器、三孔插座等设备,有一配电系统如图所示。其中各个设备的特征正确的是(A)。

A.漏电保护器会在用电器漏电或有人触电时切断电源
B.空气开关跳闸一定是因为电路中出现了短路
C.用测电笔测试三孔插座正中间的插孔,测电笔会发光
D.从电能表上可以直接读出用电器的总功率

答案： A
