《2025年新课程示径学案作业设计九年级物理全一册苏科版》

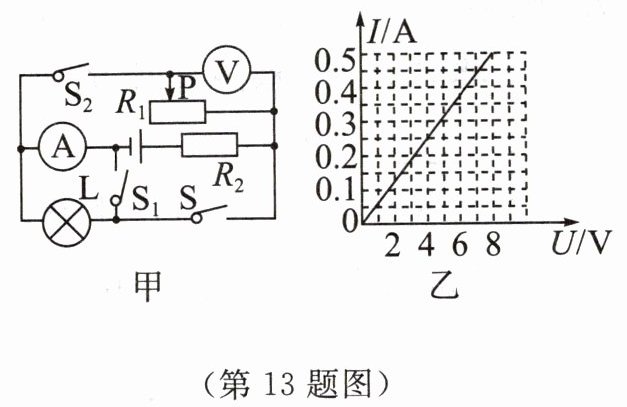

13. 如图甲所示,灯泡L上标有“8 V 4 W”字样,忽略温度对灯丝电阻的影响,滑动变阻器 $ R_1 $ 上标有“50 Ω 1 A”字样,电压表的量程为0~3 V,电流表的量程为0~0.6 A,定值电阻 $ R_2 $ 的电流随电压变化的图像如图乙所示.在保证电路安全和电表不超量程的情况下,当闭合开关 $ S $、$ S_1 $、$ S_2 $时,通电30 s,电路中电流所做的功为120 J;当闭合开关S,断开开关 $ S_1 $、$ S_2 $ 时,灯泡的实际功率为 $ P_L $;当闭合开关 $ S_1 $、$ S_2 $,断开开关S时,定值电阻 $ R_2 $ 消耗的最小功率为 $ P_2 $.下列说法中 ( A )
① 灯泡L的电阻为16 Ω
② 电源电压为12 V
③ $ P_2 = 0.75 W $
④ $ P_L = 1 W $

A.只有①④正确
B.只有②③正确
C.只有①②正确
D.只有①③④正确

答案： A

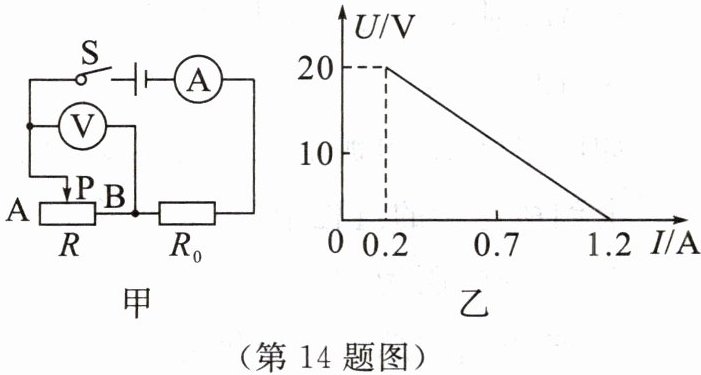

14. 在如图甲所示的电路中, $ R_0 $ 为定值电阻, $ R $ 为滑动变阻器,电源电压不变,闭合开关S后,调节滑片P从A端移动到B端的过程中,电流表的示数 $ I $ 与电压表的示数 $ U $ 的变化关系如图乙所示.求:
(1) 当电路中电流最小时,1 min内电流通过电阻 $ R $ 做的功;
(2) 电源电压和定值电阻 $ R_0 $;
(3) 若电压表的量程为0~15 V,电流表的量程为0~3 A,为保证电表正常工作,定值电阻 $ R_0 $ 消耗的功率范围.

答案：
(1) 240 J
(2) 24 V，20 Ω
(3) 4.05 W~28.8 W

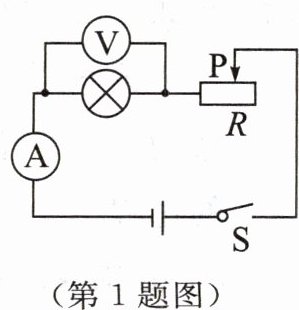

1. 如图所示,电源电压恒为4.5 V,电流表的量程为0~0.6 A,电压表的量程为0~3 V,灯泡上标有“2.5 V 1.25 W”字样(不考虑灯丝电阻随温度的变化),滑动变阻器R的规格为“20 Ω 1 A”.闭合开关,在保证电路安全的情况下,移动滑片P的过程中 (D)

A.电流表的示数最大为0.6 A
B.灯泡消耗的最小功率为0.12 W
C.电路消耗的最大电功率为2.7 W
D.滑动变阻器接入电路的最小电阻为4 Ω

答案： D
