《2025年新课程示径学案作业设计九年级物理全一册苏科版》

1. 下列做法中符合安全用电原则的是(D)
A.在电线上晾晒衣物
B.私拉电线给电瓶车充电
C.在高压线下放风筝
D.用电器的金属外壳接地

答案： D

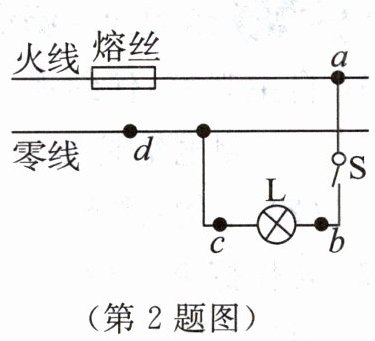

2. 在如图所示的家庭电路中,正常发光的灯 L 突然熄灭,电工用测电笔分别测 a、b、c、d 四点,发现 a、b 两点氖管都发光,c、d 两点氖管都不发光,若电路只有一处故障,则可能是(C)

A.火线上熔丝断了
B.开关 S 处断路
C.灯泡灯丝断了
D.导线 c、d 间断路

答案： C

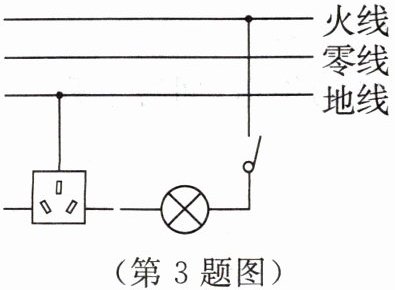

3. 如图所示,已经正确连接好了部分电路,将其余部分连接完整.

答案： 三孔插座的接法：“左零右火上接地”，即左孔接零线，右孔接火线，上孔接地线；开关要接在火线和灯泡之间，灯泡的螺旋套接零线。
连接如下：从三孔插座的右孔引出一根导线接在开关的右端，开关的左端接灯泡的右端，灯泡的左端接三孔插座的左孔；三孔插座的上孔接地线。
