《2025年新课程示径学案作业设计九年级物理全一册苏科版》

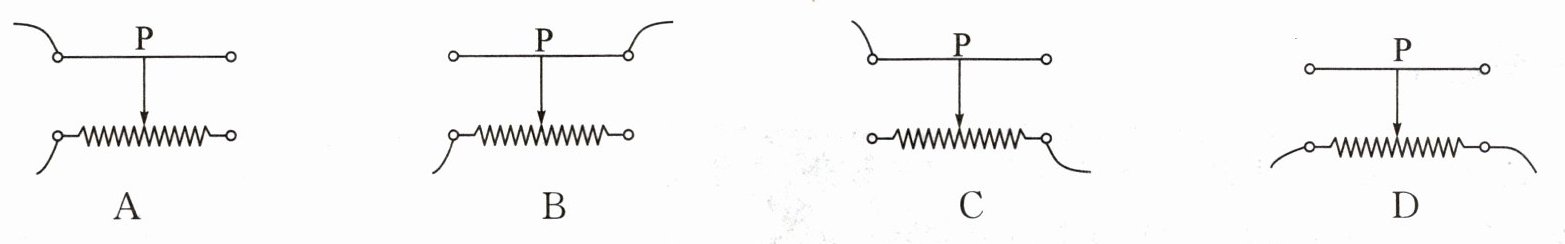

2. 下列给出的四种滑动变阻器接入电路的情形中,当滑动变阻器的滑片 P 向左移动时,滑动变阻器接入电路中的电阻变大的是(C)
[num = (第2题图)]

答案： C

3. 如图所示,用 A、B 两个金属夹子将一根铅笔芯接入电路中,当 B 夹子左右移动时,小灯泡的亮度会发生变化.下列关于这一装置的说法中正确的是(B)
[num = (第3题图)]
A.将铅笔芯换成塑料吸管,灯泡也会亮起
B.本实验通过灯泡的亮暗反映接入电路的电阻大小
C.铅笔芯接入电路的电阻发生变化的主要原因是横截面积改变
D.增加一节干电池,灯泡会更亮,说明铅笔芯电阻随电压的增大而减小了

答案： B

4. 下列各组应用中,不属于变阻器的是(C)
A.调节台灯亮度的装置
B.调节收音机音量大小的电位器
C.调节收音机频道的装置
D.调节电动车速度的装置

答案： C

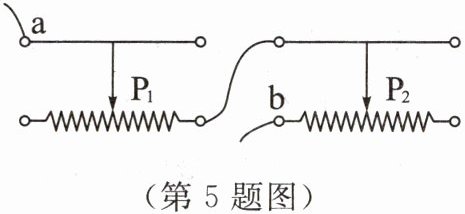

5. 将两个滑动变阻器如图所示串联起来,在把 a、b 两根导线接入电路后,要使这两个变阻器的总电阻最大,滑片$ P_1 $和$ P_2 $所处的位置是(A)
[num = (第5题图)]
$A. P_1 $在最右端$,P_2 $在最左端
$B. P_1 $在最左端$,P_2 $在最左端
$C. P_1 $在最左端$,P_2 $在最右端
$D. P_1 $在最右端$,P_2 $在最右端

答案： A

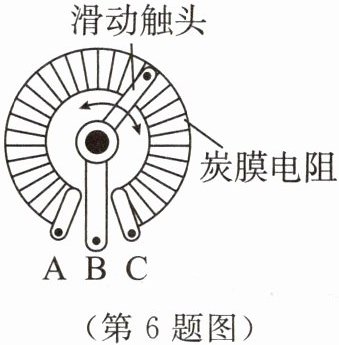

6. 物理实践活动中,小伟利用如图所示的电位器和灯泡制作了一个可调节亮度的小台灯.下列说法正确的是(D)
[num = (第6题图)]
A.电位器与灯泡是并联的
B.电位器通过改变接入电路中电阻的横截面积来改变电阻的大小
C.若接线柱 A 和 B 接入电路,滑动触头顺时针转动时,灯泡变亮
D.若接线柱 B 和 C 接入电路,滑动触头逆时针转动时,灯泡变暗

答案： D

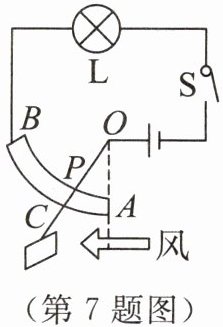

7. 一位同学设计了一个风力测定仪,如图所示,O 是转动轴,OC 是金属杆,下面连接着一块受风板.无风时 OC 是竖直的,风越强,OC 杆偏转的角度越大. AB 是一段圆弧形电阻,P 点是金属杆与弧形电阻相接触的点,电路中接有一个小灯泡,开关闭合时,关于该装置的使用,下列说法错误的是(C)
[num = (第7题图)]
A.风力越大,接入电路中的电阻越小
B.可以通过小灯泡的亮度粗略地反映风力的大小,小灯泡越暗,说明风力越小
C.金属杆 OC 与弧形电阻 AB 组合在一起相当于一个滑动变阻器,有风时,PA 部分连入电路
D.若要提高该装置反映风力大小的性能,可以在电路中串联一个电流表

答案： C
