活动三 家庭电路故障分析

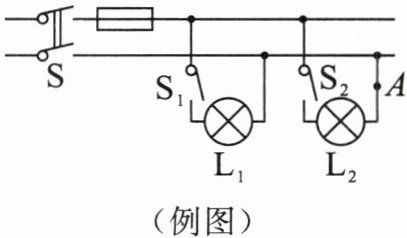

例 在如图所示的家庭电路中,灯泡 $ L_1 $ 不亮,为了检查故障原因,在检查照明电路故障时常先断开所有开关,然后将一个普通的白炽灯 L(校验灯)与熔断的熔丝串联(选填“串联”或“并联”)。当闭合开关 $ S、S_1 $ 时,校验灯 L 正常发光,说明 $ L_1 $ 所在支路短路(选填“断路”“正常”或“短路”)。所有故障排除后,更换了新的熔丝,当闭合开关 $ S、S_2 $ 时,站在地面上的人用手接触电路中的点 A会(选填“会”或“不会”)触电。

(例题)

答案： 串联；短路；会

1. 关于安全用电,下列说法错误的是(A)
A.家庭电路中空气开关跳闸,一定是由于电路短路引起的
B.发现家用电器或电线着火时,应先切断电源再救火
C.用测电笔辨别火线和零线时,手要接触笔尾金属体
D.油罐车的尾部装有铁链,是为了将油与油罐摩擦产生的静电导走

答案： A

2. 如图所示,下列做法中,符合安全原则的是(D)


A.雷雨天站在大树下避雨
B.用手指触碰插座的插孔
C.用湿抹布擦发光的灯泡
D.将冰箱的金属外壳接地

答案： D
