《2025年新课程示径学案作业设计九年级物理全一册苏科版》

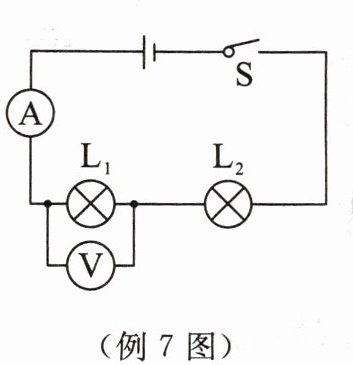

例 7 在如图所示的电路中,开关 $ S $ 闭合后两灯正常发光,一段时间后 $ L_{1} $ 熄灭、$ L_{2} $ 依然发光,则电流表的示数将变大,电压表的示数将变小；若 $ L_{2} $ 熄灭、$ L_{1} $ 依然发光,则电流表的示数将变大,电压表的示数将变大；若 $ L_{1} $ 灯丝断了,则电流表的示数将变小,电压表的示数将变大。(均选填“变大”“变小”或“不变”)

答案： 变大；变小；变大；变大；变小；变大

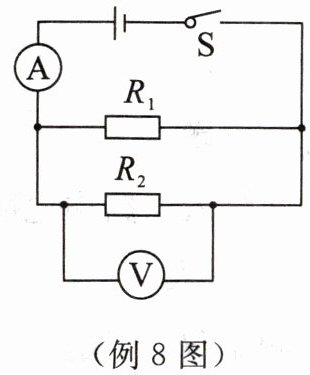

例 8 在如图所示的电路中，开关 $ S $ 闭合后两表正常工作，若一段时间后 $ R_{2} $ 断路，则电流表的示数将变小，电压表的示数将变大。(均选填“变大”“变小”或“不变”)

答案： 变小；变大

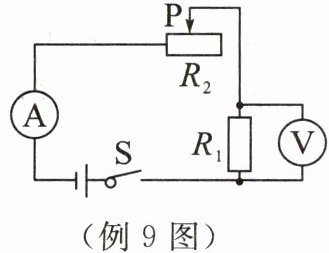

例 9 如图所示,电源电压为 $ 6 \, V $,定值电阻 $ R_{1} $ 的阻值为 $ 10 \, \Omega $,滑动变阻器 $ R_{2} $ 的阻值变化范围为 $ 0 \sim 20 \, \Omega $,闭合开关 $ S $,则当滑片 $ P $ 从最右端移到最左端时电流表和电压表的示数变化范围各是多少？

答案： 电流表的示数变化范围是$0.2A\sim 0.6A$，电压表的示数变化范围是$2V\sim 6V$。

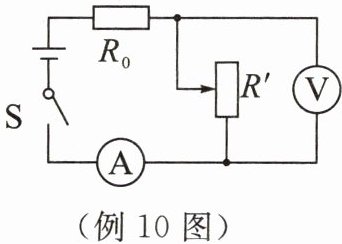

例 10 如图所示,电源电压保持不变,$ R_{0} $ 为定值电阻。闭合开关,当滑动变阻器的滑片在某两点间移动时,电流表示数的变化范围为 $ 0.5 \sim 1.5 \, A $,电压表示数的变化范围为 $ 3 \sim 6 \, V $,则定值电阻 $ R_{0} $ 的阻值及电源电压分别为多少？

答案： 定值电阻$R_0$的阻值为$3\Omega$，电源电压为$7.5V$。
