《2025年新课程示径学案作业设计九年级物理全一册苏科版》

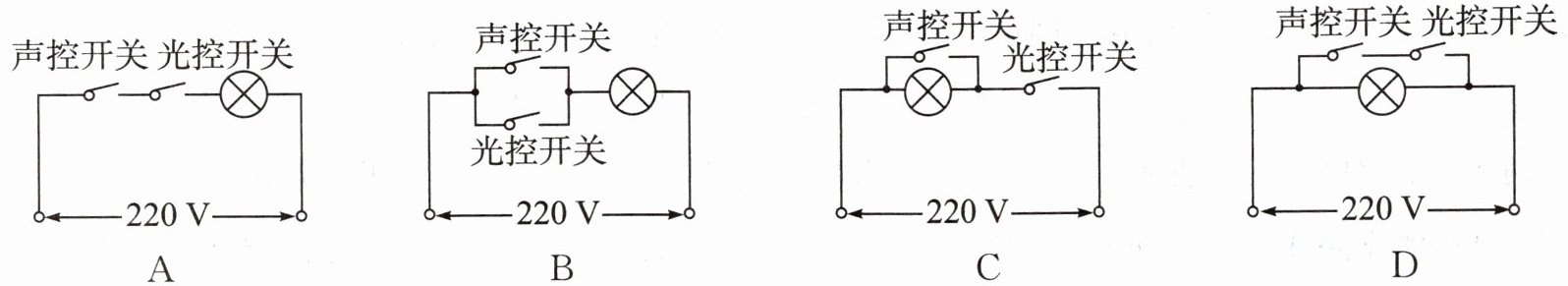

1. 为了节约电能,人们设计出一种由声控开关和光控开关共同控制楼道灯的电路,要求只有当这两个开关都闭合(即夜晚有人经过发声)时,灯才亮。符合这一要求的电路是(A)
A
B
C
D

答案： A

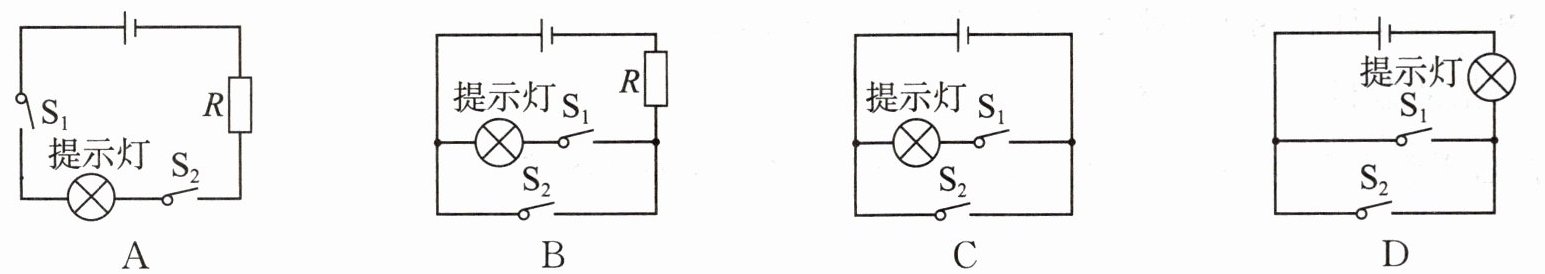

2. 为保证司乘人员的安全,轿车上设有安全带未系提示系统。当乘客坐在座椅上时,座椅下的开关 $ S_1 $ 闭合,若未系安全带,则开关 $ S_2 $ 断开,仪表盘上的指示灯亮起；若系上安全带,则开关 $ S_2 $ 闭合,指示灯熄灭。下列电路图设计最合理的是(B)
A
B
C
D

答案： B

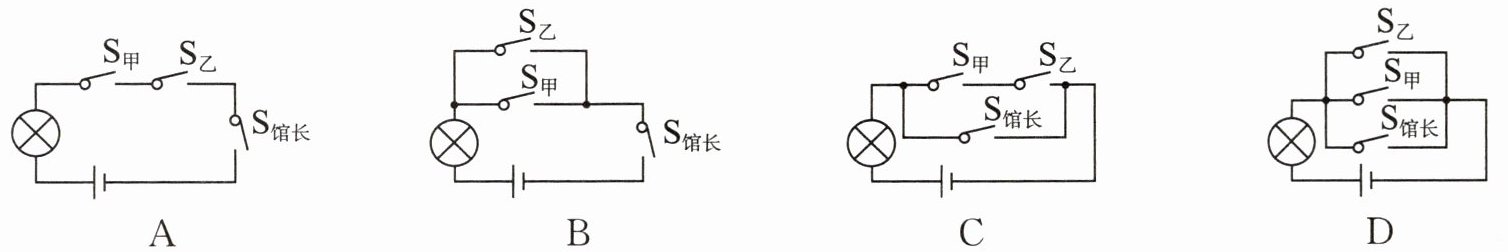

3. 某档案馆的保密室进出门有下列要求：甲、乙两资料员必须同时用各自的钥匙($ S_{甲} $、$ S_{乙} $ 分别表示甲、乙两资料员的钥匙)使灯亮才能进入保密室；而馆长只要用自己的钥匙($ S_{馆长} $ 表示馆长的钥匙)使灯亮就可以进入保密室。下列电路图符合上述要求的是(C)
A
B
C
D

答案： C

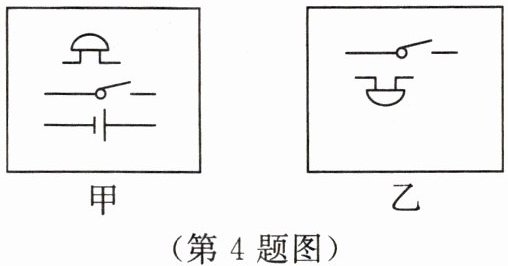

4. 甲、乙两个房间相距较远,试在图中连接电路,要求两房间任何一方的工作人员闭合开关,都能使对方的电铃发声。

答案： 1. 甲房间开关与乙房间电铃串联形成一条支路；
2. 乙房间开关与甲房间电铃串联形成另一条支路；
3. 两条支路并联后接入电源两端，具体连接方式为：电源正极分别连接甲开关一端和乙开关一端，甲开关另一端连接乙电铃一端，乙开关另一端连接甲电铃一端，乙电铃另一端与甲电铃另一端共同连接电源负极。
