《2025年新课程示径学案作业设计九年级物理全一册苏科版》

活动一 利用欧姆定律推导并联电路分流规律
合作探究：小组合作,尝试利用欧姆定律推导出并联电路分流规律。
(1)并联电路的总电阻小于(选填“大于”或“小于”)每一个并联导体的电阻,这是因为几个导体并联相当于增加了导体的横截面积。
(2)并联电路中的比例关系：
电流比例关系：$I_{1}:I_{2}= $$R_{2}:R_{1}$；电压比例关系：$U_{1}:U_{2}= $$1:1$。

答案：
(1) 小于；横截面积
(2) $R_{2}:R_{1}$；$1:1$

1. 在如图所示的电路中,$R_{1}= 15\ \Omega$,$R_{2}= 10\ \Omega$,闭合开关后电流表的示数为$0.3\ A$,则电源电压为3$V$,通过$R_{1}$的电流为0.2$A$。

答案： 3；0.2

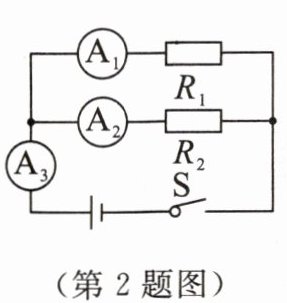

2. 在如图所示的电路中,闭合开关$S$,电流表$A_{1}$、$A_{2}的示数之比I_{1}:I_{2}= 2:1$,则电阻之比$R_{1}:R_{2}= $1:2。电流表$A_{1}$、$A_{3}的示数之比I_{1}:I_{3}= $2:3。

答案： 1:2；2:3

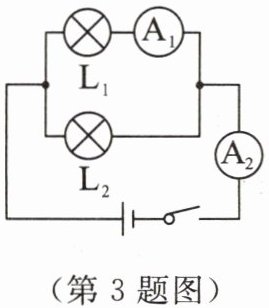

3. 如图所示,电源电压为$3\ V$,开关闭合后,电流表$A_{2}的示数为0.3\ A$,电流表$A_{1}的示数为0.2\ A$,灯泡$L_{1}$、$L_{2}$的连接方式是并联,灯泡$L_{1}$两端的电压为3$V$,通过灯泡$L_{2}$的电流为0.1$A$。

答案： 并；3；0.1

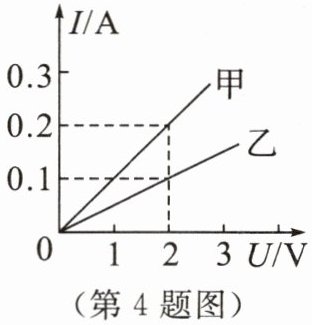

4. 如图所示是甲、乙两导体的电流与电压的关系图像,由图可知,甲的电阻是10$\Omega$；若将甲和乙并联接在电路中,通过它们的电流之比$I_{甲}:I_{乙}= $____2:1。

答案： 甲的电阻是10$\Omega$；电流之比$I_{甲}:I_{乙} = 2:1$。

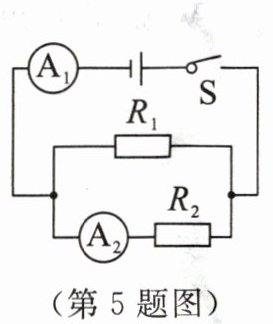

5. 如图所示,闭合开关$S$,两电流表的示数之比为$5:3$,则$R_{1}与R_{2}两端的电压之比U_{1}:U_{2}= $1:1,电阻之比$R_{1}:R_{2}= $3:2。

答案： 1:1；3:2

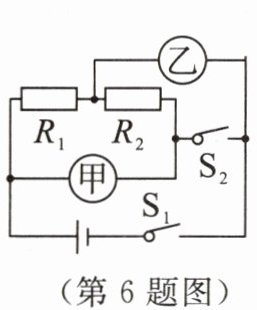

6. 在如图所示的电路中,电源电压不变,$R_{1}= 5\ \Omega$,$R_{2}= 25\ \Omega$。
(1)当$S_{1}$、$S_{2}$都闭合,电表甲、乙都是电压表时,电阻$R_{1}$、$R_{2}$是串联的,$U_{甲}:U_{乙}= $6:5。
(2)当$S_{1}$闭合,$S_{2}$断开,电表甲、乙都是电流表时,电阻$R_{1}$、$R_{2}$是并联的,$I_{甲}:I_{乙}= $5:6。

答案：
(1)串；6:5；
(2)并；5:6
